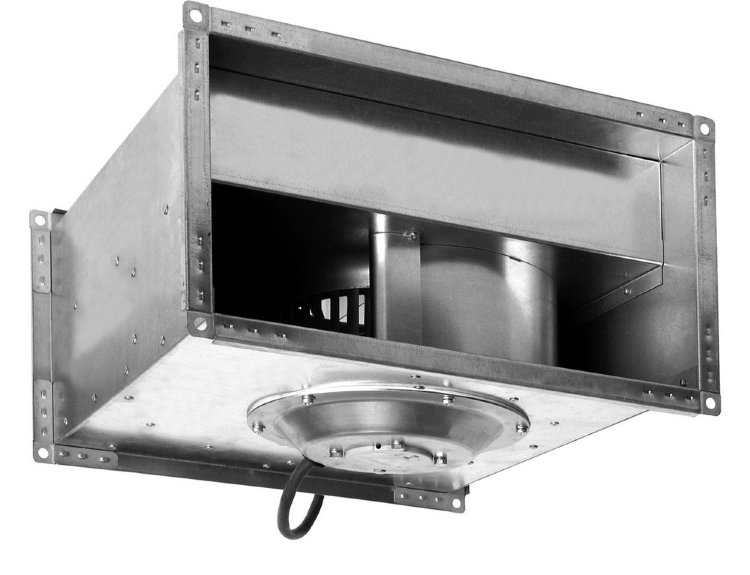

Вентилятор Shuft RFE 500x300-4 VIM канальный

Описание Shuft RFE 500x300-4 VIM канальный

• Класс защиты от поражения электротоком I;
• Степень защиты IPX4;
• Ресурс 40 000 ч;
• Максимальная влажность приточного воздуха 90%.

Корпус вентиляторов серии RF VIM изготовлен из оцинкованной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками и асинхронным двигателем с внешним ротором IP54, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Защита двигателя вентилятора осуществляется встроенными термо-контактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T и TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T, TRD-T или однофазных плавных регуляторов скорости SRE. При использовании частотных преобразователей следует обеспечить синусоидальную форму сигнала (между преобразователем и двигателем должен устанавливаться фильтр).

Применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.

Характеристики Shuft RFE 500x300-4 VIM канальный

Габаритные размеры Shuft RFE 500x300-4 VIM канальный

График производительности

Расшифровка наименования

Схема электрического подключения

Варианты монтажа

Паспорт Shuft RFE 500x300-4 VIM канальный
