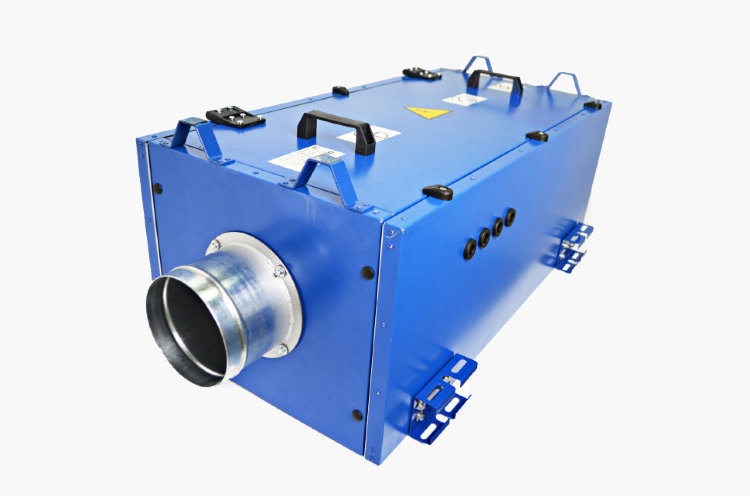

Приточная установка УПКП-100 Компакт-МК

Артикул: УПКП-100 Компакт-МК
В наличии
110 880

УПКП Компакт-М ABF официальный дилер

Назначение, описание, конструкция - приточная установка УПКП-100 Компакт-МК

Установки приточные серии УПКП «Компакт» для вентиляционных и отопительно-вентиляционных установок без рециркуляции воздуха. Приточная установка применяется в системах вентиляции зданий для очистки и нагрева воздуха в помещениях общественного и производственного назначения. Приточная установка серии УПКП «Компакт» присоединяется непосредственно к воздуховодам центральной системы вентиляции зданий.

Установки состоят из обшивочных панелей, несъемные обшивочные панели являются несущим каркасом. На боковых панелях устанавливаются металлические кронштейны для монтажа установок. Панели состоят из наружного окрашенного листа, внутреннего оцинкованного листа и с теплоизоляцией толщиной 50 мм.

В зависимости от пространственной ориентации установки, съемная панель для обслуживания может располагаться снизу, справа, слева, сверху относительно направления движения воздуха, для подключения к воздуховодам круглого и прямоугольного сечения.

Установки приточные серии УПКП «Компакт» предназначены для перемещения невзрывоопасных газовых сред с температурой от -30 С до +40 С, в условиях умеренного климата 1-ой и 2-ой категории.

  • Климатическое исполнение - для наружного размещения и размещения внутри здания.
  • Класс защиты от поражения электрическим током I;
  • Категория взрывопожарной и пожарной опасности В2-В4, Д;
  • Категория сейсмостойкости III по НП 031-01;
  • Класс безопасности 4.

При выключении вентилятора предусматривается включение автоматической блокировки, обеспечивающей минимальную подачу воздуха во избежание перегрева электровоздухонагревателя.

Расшифровка наименования приточной установки

Расшифровка наименования приточной установки

Технические характеристики УПКП-100 Компакт-МК

Технические характеристики УПКП-100 Компакт-МК

Рабочие параметры приточной установки

Габаритные размеры: УПКП-100 Компакт-МК

Габаритные размеры: УПКП-100 Компакт-МК

Схема

Сводная таблица размеров

Аэродинамические характеристики

Аэродинамические характеристики

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Приточная установка
Типоразмер [мм] 100
Бренд ABF
Производительность [м3/ч] 250
Частота [Гц] 50
Питание [В] 230
Частота вращения [об/мин] 2400
Мощность [кВт] 0.07
Мощность [W] 70
