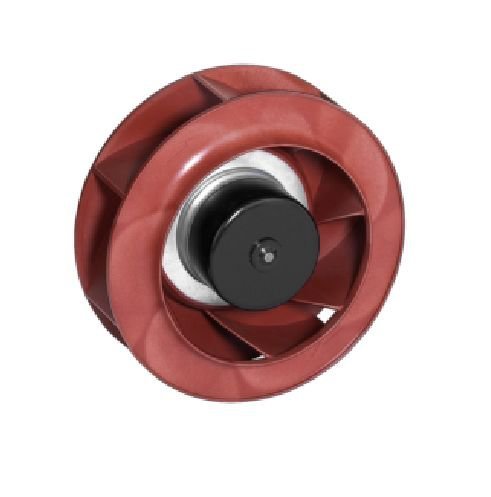

Инструкция по эксплуатации ВентЭл LFT(r)-1G-175-AB63 центробежный - RU |
Описание
Перед подключением внимательно ознакомьтесь с инструкцией по эксплуатации. Вентилятор предназначен для использования только в строгом соответствии с инструкцией по эксплуатации. Неправильная эксплуатация оборудования может создать условия, опасные для жизни и здоровья пользователя. Это оборудование не предназначено для использования детьми или недееспособными взрослыми без надлежащего контроля, а также лицами, не имеющими достаточных навыков по использованию электрооборудования и не знакомыми с инструкцией по эксплуатации.
Критерии подбора вентилятора:
- Производительность при заданном cопротивлении;
- Напряжение питания – постоянное и переменное (1- / 3-фазное);
- Уровень шума;
- Коэффициент полезного действия;
- Имеющееся пространство для монтажа и место применения;
- Количество штук;
- Условия окружающей среды (влажность, температура, климат);
- Диаметр рабочего колеса.
Рабочие параметры вентилятора ВентЭл LFT(r)-1G-175-AB63
График рабочей точки
Габаритные размеры
Схема электрического подключения и шильдик
Характеристики
| Тип оборудования | Вентилятор |
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 175 |
| Материал | Пластик |
| Серия | LFT(r) |
| Бренд | ВентЭл |
| Сила тока [A] | 1.83 |
| Производительность [м3/ч] | 605 |
| Питание [В] | 24 |
| Частота вращения [об/мин] | 3375 |
| Мощность [кВт] | 0.046 |
| Мощность [W] | 46 |
| Давление [Pa] | 325 |
-
