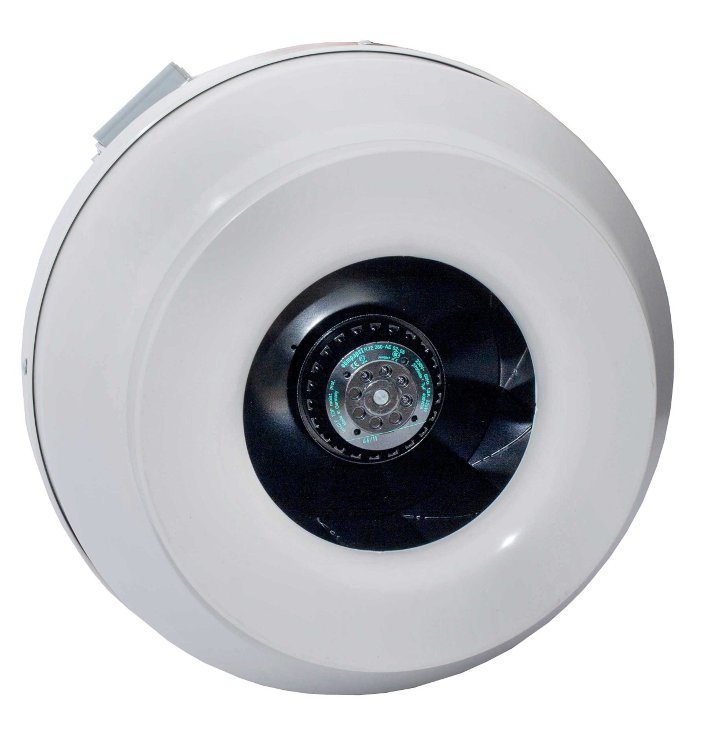

Описание вентилятора
Круглые канальные вентиляторы ABF серии ACF предназначены для перемещения воздуха по воздуховодам в приточно-вытяжных системах вентиляции и кондиционирования промышленных и общественных зданий, а также в различных технологических установках. Корпус круглого канального вентилятора (ВК) изготовлен из высокопрочного термостойкого пластика. Вентиляторы (ВК) серии ACF оснащены двигателями с внешним ротором и крыльчаткой с загнутыми назад лопатками. Температурное реле, встроенное в обмотку двигателя, предохраняет двигатель от перегрева. Класс защиты двигателя вентилятора - IP 44. Регулирование скорости вентиляторов ACF осуществляется в диапазоне от 0 до 100% посредством изменения подаваемого напряжения. Это достигается с помощью использования бесшагового тиристорного регулятора скорости. Канальные вентиляторы могут устанавливаться в любом положении. Вентиляторы электрически подключаются к клеммной коробке, установленной на корпусе.
Характеристики вентилятора ACF-250 круглый канальный
Чертеж и габаритные размеры
График подбора рабочей точки ACF-250
Характеристики
| Тип оборудования | Вентилятор |
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Канальный |
| Типоразмер [мм] | 250 |
| Подключение | Клеммная коробка |
| Уровень шума [dB/A] | 39.7 |
| Серия | ACF |
| Бренд | ABF |
| Вес [кг] | 5.2 |
| Сила тока [A] | 0.7 |
| Производительность [м3/ч] | 1425 |
| Исполнение | обратно загнутые лопатки |
| Питание [В] | 220 |
| Частота вращения [об/мин] | 2600 |
| Степень защиты | IP 44 |
| Мощность [кВт] | 0.155 |
| Мощность [W] | 155 |
| Давление [Pa] | 580 |
-
