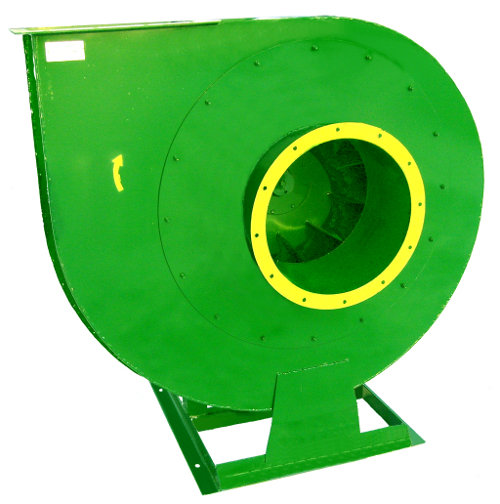

Вентилятор BP 6-13 №5

Артикул: BP-6-13-5
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВР 6-13 №5

прайс exel Скачайте прайс на вентиляторы ВЦ 6-13 и аналоги
pdf Применение и классификация вентиляторов ВР 6-13
(Общепромышленное, коррозионностойкое, взрывозащищенное )

Рабочие параметры BP 6-13 №5

Рабочие параметры BP 6-13 №5
Характеристки ВР 6-13 №5 мощность, производительность, давление, частота

Общие сведения:

  • Высокого давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Количество лопаток 16
  • Направление вращения - правое и левое
  • ТУ 4861-027-57375659-2006;

Конструктивные исполнения вентиляторов BP 6-13 №5 по назначению и материалам:

  • общего назначения
  • коррозионностойкие из нержавеющей стали
  • взрывозащищенного исполнения

Вентиляторы BP 6-13 №5 предназначены для перемещения воздуха и других газовых смесей,агрессивность которых по отношению к углеродистым сталям, обыкновенногокачества, не выше агрессивности воздуха с температурой до + 80°С, несодержащих пыли и других твердых примесей в количестве более 100 мг/м3,а также липких веществ и волокнистых материалов в условиях климата У 2по ГОСТ 15150-69.
Вентиляторы BP 6-13 №5 применяются для подачи воздуха в стационарные системы вентиляции и кондиционирования, а так же для других производственных и санитарно-технических целей.

Аэродинамические характеристики ВР 6-13 №5

График производительности ВР 6-13 №5

Габаритные размеры ВР 6-13 №5, мм

Габаритные размеры ВР 6-13 №5

А А1 В Emax Нmax Lmax
ВР 6-13 - 4 240 400 615 127 635 500
ВР 6-13 - 5 300 500 760 152 825 600
ВР 6-13 - 6,3 378 600 950 188 1020 800
ВР 6-13 - 8 480 800 1210 223 1265 850
ВР 6-13 - 10 600 1000 1755 230 1800 1100

Присоединительные размеры ВР 6-13 №5, мм

Присоединительные размеры ВР 6-13 №5

Исп В1 В2 В3 В4 D D1 Nшт./Шd1 Nшт/Шd
ВР 6-13 - 4 1 90 120 110 80 230 82 4/Ш19 8/Ш9
ВР 6-13 - 5 1 110 150 136 100 286 102 6/Ш11 10/Ш11
ВР 6-13 - 6,3 1 140 190 172 122 360 129 6/Ш11 12/Ш11
ВР 6-13 - 8 1 180 240 220 155 460 164 8/Ш13 14/Ш11
ВР 6-13 - 10 1 225 300 275 194 570 205 10/Ш13 16/Ш13

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
