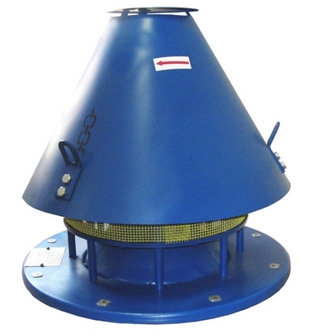

Вентилятор крышный ВКР №7,1

Артикул: ВКР № 7,1
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор крышный ВКР №7,1 Тепловенткомплект

pdf

Каталог ВКР №7,1 крышные - Габаритные размеры, графики рабочей точки, характеристики.

Рабочие характеристики ВКР №7,1

Типоразмер двигателя Мощность устано- вочная Nу,кВт Частота вращения вала N,об/мин. Производи-тельность Q,м3/час Давление полное Pv,Па Суммарный уровень звуковой мощности не более, дБ Масса без двигателя не более,кг
7,1 5А112МВ8 3,0 750 3100-13 000 270-0 96 108
АИРM132S8 4,0 750 4000-14 000 270-0 98
АИР100L6 2,2 1000 4000-16 000 450-0 102
5А112МА6 3,0 1000 4250-17 500 500-0 102
АИРM112B4 4,0 1000 4250-17 500 500-0 102
АИРM132S4 7,5 1500 12 000-24 000 1000-0 108
АИРM132M4 11,0 1500 12 000-24 000 1000-0 108

Общие сведения

  • Низкого давления
  • Одностороннего всасывания

ДКЦТ 632538. 003 ТУ; ТУ 4861-009-57375659-2004; ТУ 4861-017-57375659-2005

Исполнение вентиляторов по назначению и материалам

  • общего назначения;
  • коррозионно-стойкие из нержавеющей стали;
  • взрывозащищенные из разнородных материалов и алюминиевых сплавов;
  • дымоудаления (перемещаемая дымовоздушная среда +400°С; +600°С)

Сертификаты соответствия № РОСС RU.МГ01.В01464; № РОСС RU.МГ01.В02048

Вентиляторы предназначены для удаления из помещений промышленных и общественных зданий воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха, а температура не выше + 50°С, которые не содержат липких веществ и волокнистых материалов, в которых содержание пыли и других твердых примесей не более 100 мг/мі в условиях умеренного климата 1 категории размещения по ГОСТ 15150-69 и устанавливаются на кровле.

Габаритные и присоединительные размеры

ЧертежСхема ВКР
Д max Нmax Д 1 n d
ВКР-2,5 640 500 548 8 14
ВКР-3,15 740 550 548 8 16
ВКР-3,55 860 570 772 8 16
ВКР-4 860 600 772 8 16
ВКР-5 860 610 772 8 16
ВКР-5,6 860 767 772 8 16
ВКР-6,3 860 770 772 8 16
ВКР-7,1 860 840 772 8 16
ВКР-8 1160 900 1072 8 16
ВКР-10 1600 1000 1272 8 16
ВКР-12,5 1720 1250 1522 8 16

Крышные вентиляторы ВКР №7,1 предназначены для удаления воздуха из помещений непосредственно через крышу или через крышу и воздуховоды. В ряде случаев крышные радиальные вентиляторы могут использоваться в сетях с большим аэродинамическим сопротивлением.

Крышные вентиляторы – это вентиляторы, имеющие свободный выход потока. Они устанавливаются на специальном пьедестале (строительный стакан или конструкция типа стакана) на крыше здания.

Крышные вентиляторы ВКР №7,1 устанавливаются на крышах зданий на соответствующих основаниях, возвышающихся над крышей для защиты вентиляторов от снежного покрова. Поскольку крышные вентиляторы находятся снаружи зданий, то они должны быть максимально защищены от воздействий внешней среды и при этом сохранять работоспособность. В качестве крышных вентиляторов используются обычно осевые вентиляторы или радиальные вентиляторы с назад загнутыми лопатками.

Радиальные вентиляторы со спиральным корпусом не используются в качестве крышных вентиляторов, так как они (особенно с загнутыми вперед лопатками) имеют значительный скоростной напор на выходе из вентилятора, который при свободном выходе потока полностью теряется. Рабочая точка крышного вентилятора определяется точно так же, как и для любого другого вентилятора, как точка пересечения характеристики вентилятора с характеристикой сети.

Существует два типа радиальных крышных вентиляторов обычного исполнения:

  • вентиляторы с радиальным (веерным) выбросом.
  • вентиляторы с факельным выбросом.

Вентилятор с радиальным (веерным) выбросом - это вентилятор со свободно вращающимся радиальным колесом, у которого поток выбрасывается в радиальном направлении. У такого типа вентиляторов радиальная скорость потока на выходе затухает очень быстро, поэтому поток не выбрасывается далеко от колеса.

Характеристики

Дополнительные свойства Дымоудаления
Бренд Россия
