Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.
Технические характеристики ВЦП 7-40 №3,15
| Вентиляторы | Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | Масса не более, кг | Объем вентилятора, V м3 | ||||
| Типоразмер | Мощность, кВт | Частота вращения, мин -1 | Производительность, 10 х м/час | Полное давление, | Тип | Кол-во | |||
| Па | |||||||||
| №3,15 исполнение 1 |
5А80МВ2 | 2,2 | 2800 | 1,53-2,8 | 1790-1650 | ДО38 | 4 | 36 | 1,8 |
| АИР90L2 | 3 | 3000 | 1,53-3,3 | 1790-1150 | ДО38 | 4 | 37 | ||
| АИР100S2 | 4 | 2850 | 1,53-3,3 | 1790-1150 | ДО38 | 4 | 38 | ||
Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.
 |
Каталог вентиляторов ВЦП 7-40 №3,15 (Габаритные и присоединительные размеры ) |
|
Общая информация ВЦП 7-40 №3,15 ( Варианты исполнения и положения вентилятора) |
Общие сведения
- ТУ 4861-001-85589750
- Среднего давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые вперед
- Количество лопаток рабочего колеса – 6
- Варианты направление вращения – правое, левое

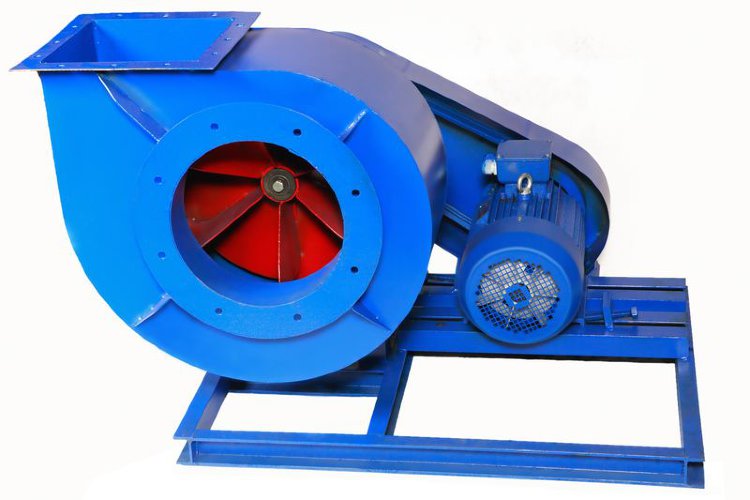

На практике подтвердивший свою эффективность вентилятор пылевой ВЦП 7-40 №3,15 широко используется в разных сферах деятельности. Его устанавливают в системах вентиляции, пылеочистных/пневмотранспортных установок, используют при транспортировке различных сыпучих материалов, производстве ЖБИ, цемента, в процессе работы металло-, деревообрабатывающих станков как вентилятор для удаления стружки, опилок, в прочих производственных, санитарно-технических процессах.
Вентиляторы марки ВЦП 7-40 предназначаются для перемещения газопылевоздушных потоков температурой до 80 градусов, содержащих твердые неабразивные примеси (включая пыль) в пределах 0.6 кг/куб.м, без взрывоопасных, агрессивных составляющих, липких или волокнистых включений.
Условия эксплуатации и варианты изготовления ВЦП 7-40 №3,15
Максимально подходящими для применения пылевых вентиляторов данного типа климатическими условиями являются умеренный либо тропический климаты, 2-3-я категории размещения. Надежная защита двигателя прибора от негативных внешних факторов делает также возможным размещение У 1. Диапазон оптимальных для эксплуатации вентиляционного агрегата внешних температур: +40…-40 градусов.
|
Индекс |
Назначение и материалы |
|
(П) |
Пылевые, общепромышленные, материал - углеродистая сталь |
|
К1 |
Пылевые, коррозионностойкие, материал – нержавеющая сталь |
|
ПВ1 |
Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ПВ4 |
Пылевые, взрывозащищенные, исполнение из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
Вентиляторы пылевые ВЦП 7-40 №3,15 изготавливаются по 1-й и 5-й конструктивным схемам, отличающимся способом крепления рабочего колеса (непосредственно на вал двигателя или посредством клиноременной передачи соответственно).
По функциональному назначению радиальные пылевые вентиляторы могут быть общепромышленными, коррозионностойкими и взрывозащищенными.
При установке этого вентиляционного оборудования рекомендуем использовать гибкие вставки, виброизоляторы (они входят в дополнительную комплектацию пылевых вентиляторов).
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы центробежные марок ВЦ 5-35 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.
Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.
Аналоги и замена ВЦП 7-40 №3,15
Сходными с вентилятором ВЦП 7-40 свойствами и показателями обладают устройства следующих разновидностей: ВР 140-40, ВР 100-45, ВРП 115-45, ВР 6-45. Эти вентиляционные приборы являются полностью взаимозаменяемыми.
-
