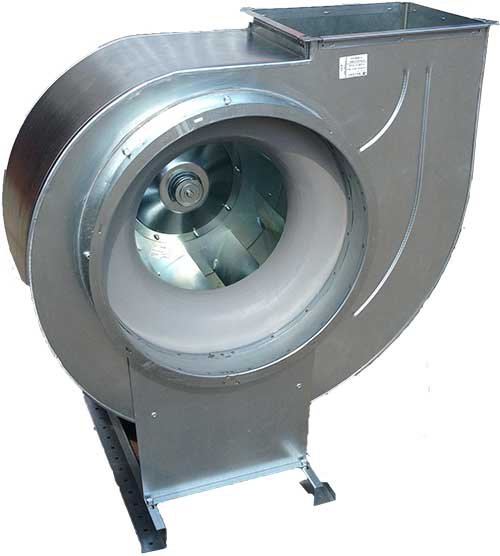

Вентилятор ВЦ 4-70 №6,3 низкого давления

В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.
pdf Каталог радиальных вентиляторов ВЦ 4-70

Описание ВЦ 4-70 №6,3

Вентиляторы радиальные ВЦ 4-70 №6,3 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

Вентиляторы низкого давления для обычных сред ВЦ 4-70 №6,3, предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 оС, не содержащих пыли и других твердых примесей в количестве более 100 мг/м, а также липких веществ и волокнистых материалов.

Общие сведения ВЦ 4-70 №6,3:

  • вентиляторы низкого давления
  • одностороннего всасывания
  • количество лопаток 12
  • корпус спиральный поворотный
  • направление вращения - правое и левое

Исполнение вентиляторов по назначению и материалам:

  • общего назначения
  • коррозионностойкие из нержавеющей стали
  • взрывозащищенные из разнородных материалов и алюминиевых сплавов
  • теплостойкие из углеродистой стали (до +200 °С)
  • дымоудаления (перемещаемая дымовоздушная среда +400 °С; +600 °С)

Технические характеристики ВЦ 4-70 № 6,3:

Название вентилятора Двигатель Частота вращения рабочего колеса, n-1 Параметры в рабочей зоне Масса вентилятора, не более, кг (без двигателя) Суммарный уровень звуковой мощности, ДБ
Мощность, кВт Частота вращения вала, n-1 Производительность, тыс.м3/час Полное давление, Па

ВЦ 4-70 №6,3

1,1 1000 930 4,65-7,25 365-325 136 91
1,5 1000 925 4,65-10,5 385-335
2,2 1000 930 5,5-11 525-350
3 1000 960 5,8-11,5 590-390
4 1500 1425 7,1-12 1010-730 101
5,5 1500 1450 8,6-12,5 1230-760
7,5 1500 1455 8,2-17,2 1310-810
11 1500 1440 9,0-17,4 1710-1180

Габаритные размеры ВЦ 4-70 №6,3:

Радиальный вентилятор низкого давления ВЦ 4-70 № 6,3 цена

Название вентилятора A, мм A1, мм H, мм H1, мм L, мм L max, мм Б1, мм Б2, мм n2, мм d2, мм D1, мм D2, мм n1, мм d1, мм
 ВЦ 4-70 № 6,3 478 165 503 320 157 488 200 175 8 8 255 280 8 7
 ВЦ 4-70 №3,15 598 210 627 400 180 588 250 221 12 8 320 345 8 7
ВЦ 4-70 №4 738 261 777 500 209 699 310 280 12 8 405 430 8 7
ВЦ 4-70 №5 920 330 941 600 245 827 380 350 16 8 505 530 16 7
ВЦ 4-70 №6,3 1140 410 1039 720 290 938 470 441 20 8 635 660 16 9

Аэродинамические характеристики ВЦ 4-70 №6,3:

Радиальный вентилятор низкого давления ВЦ 4-70 № 6,3 стоимость

Каталог продукции ABF:

pdf Каталог ABF

Радиальный вентилятор низкого давления ВЦ 4-70 № 6,3 доставка


Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
