Описание

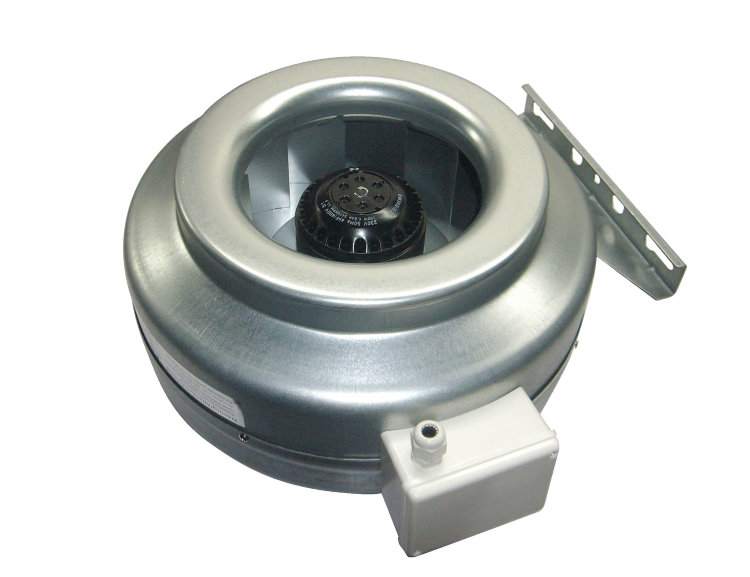

Описание канального вентилятора ВКК 125
Вентиляторы канальные круглые ВКК 125 применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении.
- Конструкция - корпус вентилятора выполнен из оцинкованной стали. Рабочие лопатки вентилятора загнуты назад. Используется электродвигатель с внешним ротором;
- Регулирование скорости - скорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ступенчатого трансформатора;
- Исполнение - ВКК изготавливаются по ТУ 4861-019-15185548-04;
- Эксплуатация - вентиляторы предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20°С и с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков);
- Гарантия 1,5 года.
Преимущества вентиляторов ВКК 125:
- малогабаритные, с низким уровнем шума;
- быстрый и удобный монтаж в любом положении;
- защита электродвигателя вентилятора с помощью термореле;
- плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости;
- надежность, не требуют обслуживания.
Технические и рабочие характеристики ВКК 125:
|
ВКК 100 |
ВКК 125 |
ВКК 160 |
|
|
Напряжение/частота, В/Гц |
~220/50 |
~220/50 |
~220/50 |
|
Фазность |
1 |
1 |
1 |
|
Потребляемая мощность, Вт |
82 |
82 |
85 |
|
Ток, А |
0,3 |
0,3 |
0,38 |
|
Максимальный расход воздуха, м3/ч |
250 |
320 |
700 |
|
Частота вращения, об/мин |
2300 |
2300 |
2700 |
|
Максимальная температура перемещаемого воздуха, °С |
60 |
60 |
60 |
|
Уровень звукового давления на расст. 3 м, дБ(А) |
34,4 |
30,0 |
38,8 |
|
Класс защиты двигателя |
IP44 |
IP44 |
IP44 |
|
Емкость конденсатора, мкФ |
2 |
2 |
4 |
|
Тип термозащиты |
Автоматическая |
Автоматическая |
Автоматическая |
|
Масса, кг |
3,2 |
3,3 |
4,5 |
|
Регулятор скорости |
симисторный СРМ1, СРС1 |
симисторный СРМ1, СРС1 |
симисторный СРМ1, СРС1 |
|
Электрическая схема подключения |
А |
А |
А |
Габаритные размеры:
Аэродинамические характеристики вентиляторов ВКК 125
Схема электрического подключения ВКК 125
Шумовые характеристики
Характеристики
| Конструкция | Канальный |
| Типоразмер [мм] | 125 |
| Вес [кг] | 3.3 |
| Сила тока [A] | 0.3 |
| Производительность [м3/ч] | 320 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 2300 |
| Мощность [W] | 82 |
