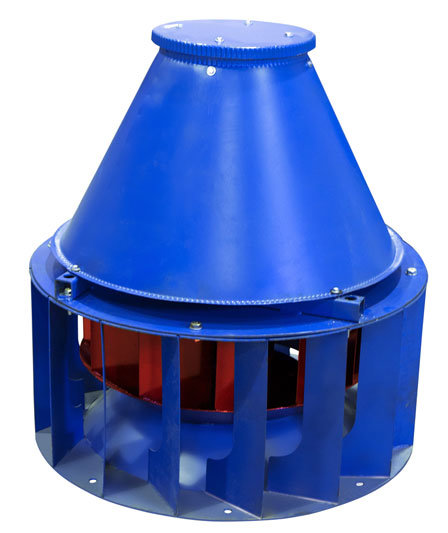

Вентилятор ВКР №5 крышный

Артикул: ВКР №5
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВКР №5 крышный

Технические характеристики ВКР №5

Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность, кВт Тип *  Производительность, м/сек Полное давление, Па
ВКР №5 0,95 910 0,37 71A6 0,71-1,5 200-0 75
1 900 0,55 71B6 0,85-1,7 225-0 75
1,05 900 0,55 71B6 0,96-2,0 245-0 75
1,1 930 0,75 80A6 1,15-2,5 290-0 80
0,95 1400 1,1 80A4 1,1-2,4 485-0 80
1 1405 1,5 80B4 1,3-2,7 545-0 80
1,05 1420 2,2 90L4 1,5-3,2 610-0 90
1,1 1430 3 100S4 1,8-3,7 680-0 95

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВКР №5 (Размеры, аэродинамические и акустические параметры )

Общие сведения

  • ТУ 4861-003-85589750
  • Низкого давления
  • Одностороннего всасывания
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 13 (№3,15-8) и 12 (№10-12,5)
  • Вентиляторы могут комплектоваться стаканами, клапанами и поддонами

Назначение

Вентиляторы крышные ВКР активно применяются в вентиляционных системах вытяжного типа общественно-административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей, включая дымоудаление. Исключается использование ВКР с установками, нагревающими воздух до предельно допустимой температуры, воспламеняющей взрывоопасные компоненты.

По своим техническим характеристикам вентиляторы крышные рассчитаны на эксплуатацию в климатических условиях У и Т, 2-й и 3-й категорий размещения. При создании условий для защиты его электродвигателя от внешних воздействий допустима эксплуатация крышных вентиляторов ВКР в условиях У1.

Условия эксплуатации

ВО 06-300 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.

Основные варианты изготовления

В зависимости от функционального назначения крышных вентиляторов, они производятся из различных материалов. По этому признаку осуществляется их основная классификация:

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Конструктивные особенности и варианты исполнения ВКР №5

Вентилятор крышный радиальный низкого давления ВКР характеризуется односторонним всасыванием. В конструкцию его рабочего колеса входит 12-13 лопаток обратно загнутого типа (для разных типоразмеров). Кроме основных элементов в комплектацию ВКР могут также входить клапаны, поддоны, стаканы. Последние защищают устройства от природных и механических воздействий, поскольку монтируются они на кровлях.

Данное устройство является основным компонентом вытяжной вентиляции в сооружении, выполняет горизонтальный выброс воздуха. Радиальный крышный вентилятор ВКР работает без использования сети воздуховодов, однако при высокой его производительности и создании необходимых условий возможно и его использование с сетью.

Вентиляторы крышные ВКР №5 устанавливаются на крыше зданий с любым наклоном и видом кровельного материала, благодаря продуманной комплектации. Конструктивно крышные вентиляторы состоят из корпуса, рабочего колеса и электродвигателя. Крышные вентиляторы работают в тяжёлых условиях и соответственным образом защищены от климатических осадков. Подбор крышных вентиляторов стоит начать с его технических характеристик и габаритных размеров вентиляторов крышных ВКР.
