Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.
Технические характеристики ВКРФ №11,2
№ вентилятора | Кол-во лопаток | Частота вращения | Производительность | Полное давление, | Масса, кг |
103 х м3/час | Па t=20 C° | ||||
№11,2 | 6 | 11*750 | 12-44 | 0-780 | 565 |
22*1000 | 16-58 | 0-1390 | 665 | ||
9 | 15*750 | 14-52 | 0-800 | 570 | |
30*1000 | 16-69 | 0-1400 | 963 |
Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.
Каталог вентиляторов ВКРФ №11,2 (Размеры, аэродинамические и акустические параметры ) |
Общие сведения
НазначениеВентиляторы крышные ВКРФ применяют для вентиляции воздуха в зданиях и сооружениях различного назначения, используя их в вентиляционных системах вытяжного типа. Помимо этого ВКРФ помогают решать определенные санитарно-технические задачи, могут применяться с целью дымоудаления. Недопустимым считается использование ВКРФ в сочетании с технологическими установками, нагревающими газовоздушные массы до температуры самовоспламенения взрывоопасных веществ. С учетом технических, эксплуатационных параметров ВКРФ разных модификаций их эксплуатация рекомендована в климатических зонах с умеренным либо тропическим климатом, при внешних температурах от -40 до +40-45 градусов, 2-3-я категории размещения. Основные варианты изготовленияКлассификация вентиляторов ВКРФ производится в зависимости от двух тесно связанных друг с другом факторов – назначения устройства и материалов его изготовления.
|

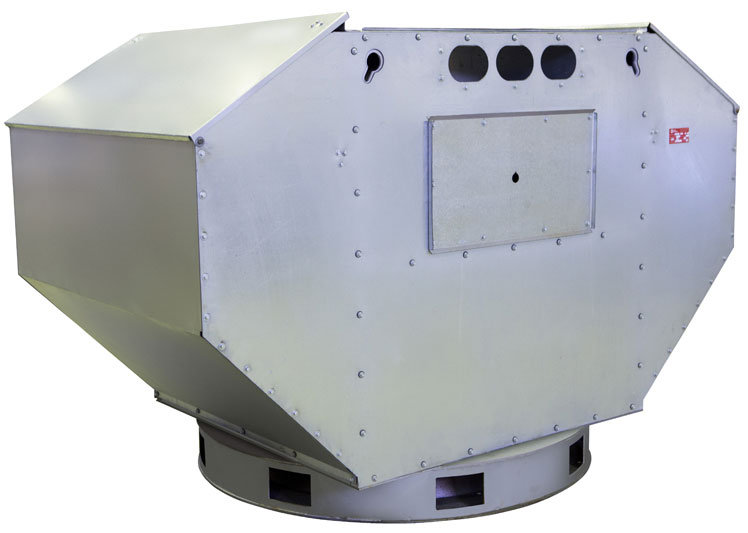

Конструктивные особенности и варианты исполнения ВКРФ №11,2Вентиляционные устройства ВКРФ характеризуют низкое давление, факельный выброс, одностороннее всасывание. Это модификация вентилятора ВКР, так же имеющая 6 либо 9 обратно загнутых лопаток на рабочем колесе, отличающаяся от него факельным (вертикальным) выбросом воздушного потока. Для предотвращения утечки воздуха при неработающем устройстве в его конструкции предусмотрены карманы. В дополнительную комплектацию вентиляторов ВКРФ входят стаканы, клапаны, поддоны. Оптимальная работа вентиляторов этого типа обеспечивается без устройства сети воздуховодов, устанавливают их на крышах сооружений. |
Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
-
