Вентилятор ВО 13-284 №4 осевые

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Технические характеристики ВО 13-284 №4

ВО 13-284 Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин.	Произво- дительность, м³/с	Полное давление, Па	Масса, кг
4/15°-4	56А4	0,12	1370	0,25-0,70	52-22	30
4/20°-4	56А4	0,12	1370	0,36-0,82	59-33	30
4/25°-4	56А4	0,12	1370	0,53-0,95	62-43	30
4/30°-4	56А4	0,12	1370	0,72-1,1	65-55	30
4/15°-4	56В2	0,25	2750	0,51-1,4	209-90	30
4/20°-4	63А2	0,37	2750	0,74-1,6	240-131	35
4/25°-4	63В2	0,55	2750	1,01-1,9	250-175	35
4/30°-4	63В2	0,55	2750	1,40-2,1	260-220	35
6/15°-4	56А4	0,12	1370	0,29-0,7	69-26	30
6/20°-4	56А4	0,12	1370	0,36-0,88	75-39	30
6/25°-4	56А4	0,12	1370	0,52-1,0	82-51	30
6/30°-4	56А4	0,12	1370	0,68-1,13	87-63	30
6/15°-4	63А2	0,37	2750	0,58-1,47	280-105	35
6/20°-4	63В2	0,55	2750	0,72-1,77	308-155	35
6/25°-4	71А2	0,75	2800	1,1-2,1	345-213	40
6/30°-4	71В2	1,1	2800	1,4-2,3	365-264	40
8/20°-4	63А4	0,25	1370	0,41-0,92	85-41	35
8/25°-4	63А4	0,25	1370	0,49-1,1	97-56	35
8/30°-4	63А4	0,25	1370	0,72-1,2	100-68	35
8/20°-4	63В2	0,55	2750	0,82-1,8	350-167	35
8/25°-4	71В2	1,1	2800	1,0-2,2	410-235	40
8/30°-4	71В2	1,1	2800	1,48-2,4	420-282	40
10/20°-4	63А4	0,25	1370	0,42-0,94	95-44	35
10/25°-4	63А4	0,25	1370	0,51-1,1	110-61	35
10/30°-4	63А4	0,25	1370	0,73-1,2	110-71	35
10/20°-4	63В2	0,55	2750	0,83-1,9	380-177	35
10/25°-4	71В2	1,1	2800	1,0-2,3	465-254	40
10/30°-4	71В2	1,1	2800	1,5-2,4	467-297	40

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

Каталог вентиляторов ВО 13-284 №4 (Размеры, аэродинамические и акустические параметры )

Общие сведения

• Варианты изготовления 121 и К06;

• Комплектация направляющим (НА) и спрямляющим (СА) аппаратами;

• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов;

• Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°.

Назначение

Вентиляторы ВО 13-284 №4 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Конструктивные особенности и варианты исполнения

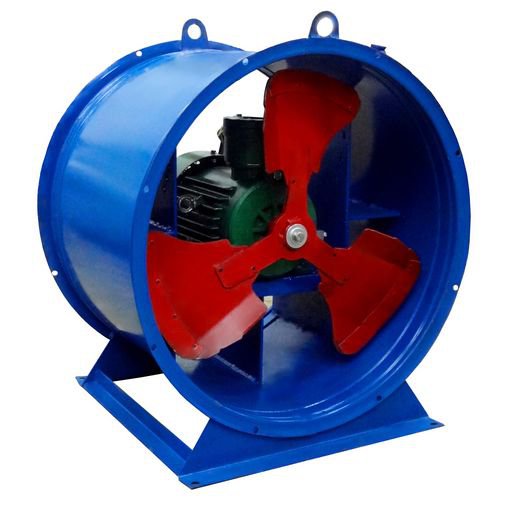

Конструкция вентилятора ВО 13-284 №4 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.
