Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

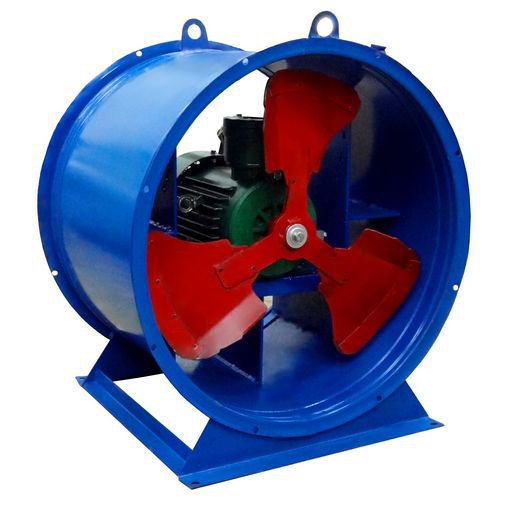

Технические характеристики ВО 13-284 №8
| ВО 13-284 Исполнение 121 | Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин. | Произво- дительность, м3/с | Полное давление, Па | Масса, кг |
| 4/15°-8 | 80А6 | 0,75 | 910 | 1,3-3,7 | 90-40 | 105 |
| 4/20°-8 | 80А6 | 0,75 | 910 | 1,9-4,3 | 105-55 | 105 |
| 4/25°-8 | 80А6 | 0,75 | 910 | 2,8-5,0 | 110-75 | 105 |
| 4/15°-8 | 80А4 | 1,1 | 1370 | 2,0-5,5 | 205-90 | 105 |
| 4/20°-8 | 80В4 | 1,5 | 1370 | 2,9-6,5 | 235-130 | 105 |
| 4/25°-8 | 90L4 | 2,2 | 1400 | 4,2-7,7 | 269-180 | 115 |
| 4/30°-8 | 100S4 | 3 | 1400 | 5,9-8,6 | 270-230 | 120 |
| 6/15°-8 | 80A6 | 0,75 | 910 | 1,5-3,9 | 120-45 | 105 |
| 6/20°-8 | 80A6 | 0,75 | 910 | 1,9-4,7 | 135-70 | 105 |
| 6/25°-8 | 80A6 | 0,75 | 910 | 2,8-5,4 | 145-90 | 105 |
| 6/30°-8 | 80B6 | 1,1 | 910 | 3,6-6,0 | 155-110 | 105 |
| 6/20°-8 | 90L4 | 2,2 | 1400 | 2,9-7,2 | 320-160 | 115 |
| 6/25°-8 | 100S4 | 3 | 1400 | 4,3-8,2 | 345-210 | 120 |
| 6/30°-8 | 100L4 | 4 | 1400 | 5,6-9,2 | 365-265 | 125 |
| 8/20°-8 | 90L6 | 1,5 | 910 | 2,2-4,9 | 150-75 | 115 |
| 8/25°-8 | 90L6 | 1,5 | 910 | 2,6-5,7 | 170-100 | 115 |
| 8/30°-8 | 90L6 | 1,5 | 910 | 3,8-6,2 | 175-120 | 115 |
| 8/20°-8 | 90L4 | 2,2 | 1400 | 3,3-7,5 | 360-175 | 115 |
| 8/25°-8 | 100L4 | 4 | 1400 | 4,0-8,8 | 410-235 | 125 |
| 8/30°-8 | 100L4 | 4 | 1400 | 5,9-9,6 | 420-280 | 125 |
| 10/20°-8 | 90L6 | 1,5 | 910 | 2,2-5,0 | 165-75 | 115 |
| 10/25°-8 | 90L6 | 1,5 | 910 | 2,7-6,0 | 195-105 | 115 |
| 10/30°-8 | 90L6 | 1,5 | 910 | 3,9-6,4 | 195-125 | 115 |
| 10/20°-8 | 100S4 | 3 | 1400 | 3,4-7,7 | 395-185 | 120 |
| 10/25°-8 | 100L4 | 4 | 1400 | 4,2-2,2 | 465-225 | 125 |
| 10/30°-8 | 112M4 | 5,5 | 1400 | 6,0-9,9 | 465-295 | 140 |
Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.
 | Каталог вентиляторов ВО 13-284 №8 (Размеры, аэродинамические и акустические параметры ) |
| Общие сведения • Варианты изготовления 121 и К06; • Комплектация направляющим (НА) и спрямляющим (СА) аппаратами; • Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов; • Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°. Назначение Вентиляторы ВО 13-284 №8 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б. Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с. Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория). Конструктивные особенности и варианты исполнения Конструкция вентилятора ВО 13-284 №8 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное. Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом. |
-
