Вентилятор ВО 13-284 K06 осевые

Артикул: ВО 13-284 K06
Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

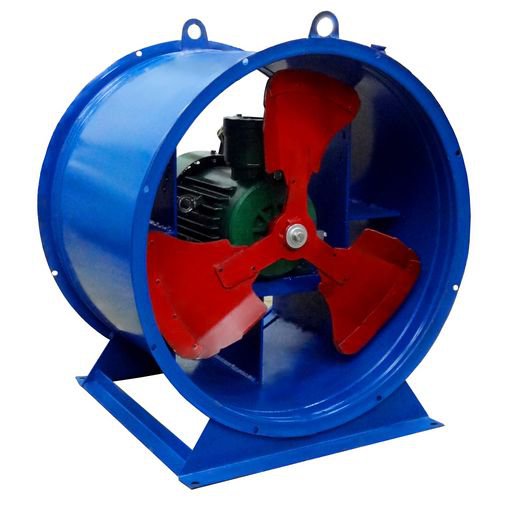

Вентилятор ВО 13-284 K06 осевые

Технические характеристики ВО 13-284 K06

ВО 13-284
Исполнение К06
Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Произво-
дительность, м3
Полное давление, Па Масса, кг
12к/25°-4 56А4 0,12 1370 0,47-0,78 150-60 30
12к/30°-4 56В4 0,18 1370 0,58-0,94 160-80 30
12к/35°-4 63А4 0,25 1370 0,69-1,0 175-110 35
12к/40°-4 63А4 0,25 1370 0,75-1,17 185-130 35
12к/45°-4 63В4 0,37 1370 0,90-1,29 195-160 35
12к/25°-4 71В2 1,1 2800 0,95-1,60 620-245 40
12к/30°-4 80А2 1,5 2800 1,18-1,92 660-330 45
12к/35°-4 80В2 2,2 2800 1,4-2,14 735-455 45
12к/40°-4 80В2 2,2 2800 1,5-2,4 770-540 45
12к/45°-4 90L2 3 2840 1,9-2,7 850-680 55
12к/25°-5 63B4 0,37 1370 0,9-1,5 230-90 50
12к/30°-5 71A4 0,55 1370 1,1-1,8 245-125 55
12к/35°-5 71B4 0,75 1370 1,3-2,0 275-170 55
12к/40°-5 71B4 0,75 1370 1,5-2,3 290-200 55
12к/45°-5 80A4 1,1 1370 1,8-2,5 310-245 60
12к/25°-5 100S2 4 2840 1,9-3,2 990-400 75
12к/30°-5 100L2 5,5 2840 2,3-3,8 1060 -530 80
12к/35°-5 100L2 5,5 2840 2,8-4,2 1185 -730 80
12к/40°-5 112M2 7,5 2840 3,0-4,7 1240 -870 95
12к/45°-5 132M2 11 2840 3,7-5,2 1325-1060 135
12к/25°-6,3 80B4 1,5 1370 1,8-3,1 365-145 80
12к/30°-6,3 90L4 2,2 1400 2,3-3,7 410-205 90
12к/35°-6,3 90L4 2,2 1400 2,7-4,2 460-280 90
12к/40°-6,3 100S4 3 1400 3,0-4,7 480-335 95
12к/45°-6,3 100L4 4 1400 3,6-5,2 510-410 100
12к/25°-8 90L6 1,5 910 2,5-4,2 260-105 115
12к/30°-8 100L6 2,2 910 3,1-5,0 280-140 125
12к/35°-8 100L6 2,2 910 3,6-5,6 310-190 125
12к/40°-8 112MA6 3 910 4,0-6,2 325-230 140
12к/45°-8 112MB6 4 910 4,8-6,9 350-280 140
12к/25°-8 112M4 5,5 1400 3,8-6,4 620-250 140
12к/30°-8 132S4 7,5 1400 4,7-7,7 660-330 160
12к/35°-8 132S4 7,5 1400 5,6-8,5 740-455 160
12к/40°-8 132M4 11 1400 6,2-9,6 775-540 180
12к/45°-8 132M4 11 1400 7,4-10,6 825-660 180
12к/25°-10 112МВ6 4 910 4,9-8,1 410-165 185
12к/30°-10 132S6 5,5 910 6,0-9,7 435-220 205
12к/35°-10 132M6 7,5 950 7,4-11,3 530-325 225
12к/40°-10 160S6 11 950 8,2-12,7 555-390 315
12к/45°-10 160S6 11 950 9,8-14,0 595-475 315
12к/25°-10 160S4 15 1400 7,5-12,5 965-385 315
12к/30°-10 160M4 18,5 1400 9,2-15,0 1030-515 340
12к/35°-10 180M4 30 1400 11,0-16,7 1155-710 375
12к/40°-10 180M4 30 1400 12,1-18,7 1210-850 375
12к/45°-10 200M4 37 1440 14,8-21,2 1365-1100 450
12к/25°-12,5 132M8 5,5 700 7,3-12,2 380-150 295
12к/30°-12,5 160S8 7,5 700 9,0-14,6 405-200 435
12к/35°-12,5 160M8 11 700 10,7-16,3 450-275 460
12к/40°-12,5 160M8 11 700 11,8-18,3 470-330 460
12к/45°-12,5 180M8 15 700 14,1-20,1 505-405 495
12к/25°-12,5 160M6 15 950 9,9-16,6 695-280 460
12к/30°-12,5 180M6 18,5 950 12,2-19,8 740-370 495
12к/35°-12,5 200M6 22 950 14,5-22,1 830-510 570
12к/40°-12,5 200L6 30 950 16,0-24,8 870-610 610
12к/45°-12,5 225M6 37 950 19,1-27,3 930-740 655

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВО 13-284 K06 (Размеры, аэродинамические и акустические параметры )

Общие сведения

• Варианты изготовления 121 и К06;

• Комплектация направляющим (НА) и спрямляющим (СА) аппаратами;

• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов;

• Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°.

Назначение

Вентиляторы ВО 13-284 K06 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Конструктивные особенности и варианты исполнения

Конструкция вентилятора ВО 13-284 K06 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.
