Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.
Применение и классификация вентиляторов ВР 132-30 (Общепромышленное, коррозионностойкое, взрывозащищенное ) |
Технические характеристики ВР 132-30 №12,5
Марка вентилятора | Исполнение | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
Частота вращения, об/мин. | Мощность, кВт | Тип* | Производительность, 1000хм/час | Полное давление, Па | Марка | количество в комплекте | |||
ВР 132-30 №12,5 | 1 |
980
|
30,0
|
200L6
|
2,7-7,1
|
3300-2900
|
920
|
ДО-44 | 4 |
1480
|
110,0
|
280S4
|
4,1-12,0
|
7500-6050
|
1015
|
||||
ВР 132-30 №12,5 |
5 |
800
|
18,5
|
подбор
|
2,3-6,3
|
2300-1800
|
845
|
ДО-44 | 6 |
1200
|
55,0
|
подбор
|
3,4-9,5
|
4900-4100
|
1075
|
||||
1600
|
132,0
|
подбор
|
4,5-12,8
|
8700-7100
|
1640
|
ДО-45 |
Габаритные и присоединительные размеры ВР 132-30 №12,5, положение корпуса и аэродинамические характеристики представлены в каталоге.
Каталог вентиляторов ВР 132-30 (Габаритные и присоединительные размеры ) |
|
Общая информация ВР 132-30 (Варианты исполнения и положения вентилятора) |

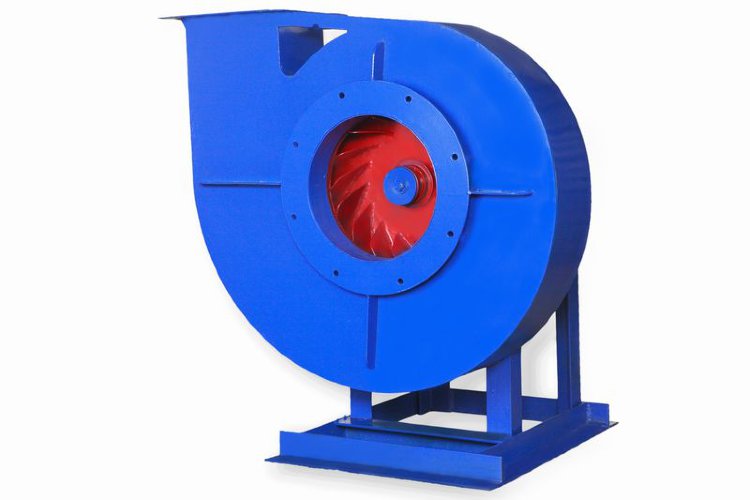

Общие сведения ВР 132-30 №12,5
- ТУ 4861-001-85589750
- Высокого давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 16
- Варианты направление вращения – правое, левое
Аэродинамические характеристики ВР 132-30 №12,5
Аналоги ВР 132-30 №12,5
Радиальные вентиляторы, имеющие аналогичные ВР 132-30 технические показатели и представляющие собой благодаря этому его полноценную замену, – ВВД, ВР 120-28, ВР 130-28.
Назначение
ВР 132-30 №12,5 – вентилятор высокого давления, получивший большое распространение при решении следующих функциональных задач: искусственное нагнетание воздуха в вентиляционные системы стационарного типа промышленных, общественных, торгово-офисных и др. зданий; эксплуатация в производственных целях с установками различных видов и назначения.
Вентиляторы радиальные марки ВР 132-30 №12,5 разработаны для перемещения воздушных масс и газовоздушных смесей с максимальным содержанием в них пыли до 100 мг/куб.м, с температурой, не превышающей 80 град.
Условия эксплуатации
Максимальный эффект от применения вентиляционного оборудования данного типа обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения. При обеспечении условий эффективной защиты электрических элементов прибора – допустима 1-я категория. Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.
Основные варианты изготовления ВР 132-30 №12,5
Индекс |
Назначение и материалы |
- |
Общепромышленное исполнение, материал - углеродистая сталь |
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы ВР 132-30 №12,5 высокого давления выпускаются в двух вариантах конструктивного исполнения:
- 1-я схема – колесо вентилятора напрессовано на вал электродвигателя;
- 5-я схема – соединено с двигателем посредством ремня (клиноременная передача).
По назначению ВР 132-30 №12,5 имеют стандартное, тепло-, коррозионностойкое либо взрывозащищенное исполнение и производятся из углеродистой, нержавеющей стали или из разнородных материалов соответственно.
При индивидуальном заказе радиальные вентиляторы ВР 132-30 №12,5 могут комплектоваться дополнительными элементами: гибкими вставками, виброизоляторами.
Акустические характеристики ВР 132-30 №12,5
