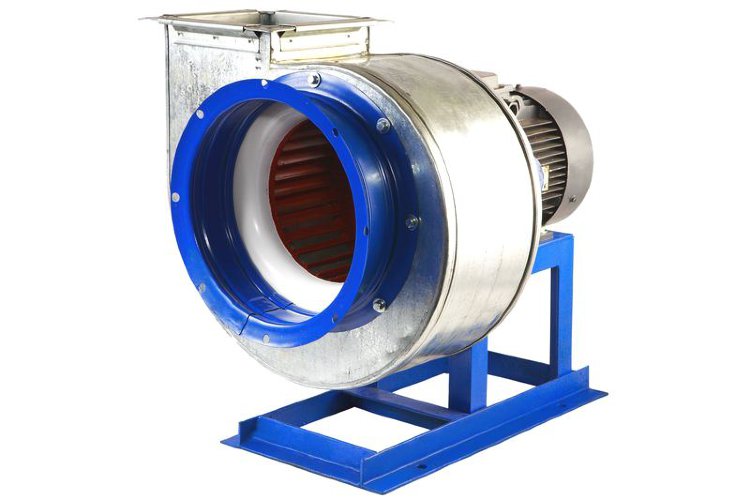

Вентилятор ВР 280-46 №2 радиальный среднего давления

Артикул: ВР 280-46 №2
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

ВР 280-46 №2

Технические характеристики ВР 280-46 №2

Марка вентилятора Исполнение Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производительность, 1000хм/час Полное давление, Па Марка количество в комплекте
ВР 280-46 №2 1 1450 0,18 АИР56В4 0,57-0,80 270-310 20 ДО-38 4
1450 0,25 АИР63А4 0,57-1,07 270-330 22
1450 0,37 АИР63В4 0,57-1,30 270-305 22
2900 1,1 АИР71В2 1,11-1,57 1080-1210 25
2900 1,5 АИР80А2 1,11-2,00 1080-1310 25
2900 2,2 АИР80В2 1,11-2,55 1080-1220 31

Габаритные и присоединительные размеры ВР 280-46 №2, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВР 280-46 №2 (Габаритные и присоединительные размеры )

pdf

Общая информация ВР 280-46 №2 (Варианты исполнения и положения вентилятора)

Общие сведения ВР 280-46 №2

  • ТУ 4861-001-85589750
  • Среднего давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые вперед
  • Количество лопаток рабочего колеса – 32
  • Варианты направление вращения – правое, левое

Аналоги ВР 280-46 №2

Аналогами вентилятора ВР 280-46 №2, обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 14-46, ВР 15-45, ВР 300-45.

Аэродинамические характеристики ВР 280-46 №2

график производительности ВР 280-46 №2

Назначение ВР 280-46 №2

Вентилятор центробежный ВР 280-46 №2 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.

Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.

Условия эксплуатации

Вентилятор среднего давления марки ВР 280-46 №2 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.

Основные варианты изготовления ВР 280-46 №2

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

ВР 280-46 №2 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.

ВР 280-46 №2 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор ВР 300-45 комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.
