Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.
Технические характеристики ВР 280-46 №3,15
| Марка вентилятора | Исполнение | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
| Частота вращения, об/мин. | Мощность, кВт | Тип* | Производительность, 1000хм/час | Полное давление, Па | Марка | количество в комплекте | |||
| ВР 280-46 №3,15 | 1 | 960 | 0,37 | АИР71А6 | 1,18-1,60 | 320-370 | 43 | ДО-38 | 4 |
| 960 | 0,55 | АИР71В6 | 1,18-2,61 | 320-405 | 43 | ||||
| 960 | 0,75 | АИР80А6 | 1,18-3,35 | 320-390 | 46 | ||||
| 960 | 1,1 | АИР80В6 | 1,18-3,55 | 320-380 | 46 | ||||
| 1450 | 1,1 | АИР80А4 | 1,79-2,60 | 710-860 | 46 | ||||
| 1450 | 1,5 | АИР80В4 | 1,79-3,40 | 710-910 | 47 | ||||
| 1450 | 2,2 | АИР90L4 | 1,79-4,80 | 710-900 | 51 | ||||
| 1450 | 3,0 | АИР100S4 | 1,79-5,4 | 710-890 | 71 | ДО-39 | 4 | ||
Габаритные и присоединительные размеры ВР 280-46 №3,15, положение корпуса и аэродинамические характеристики представлены в каталоге.
 |
Каталог вентиляторов ВР 280-46 №3,15 (Габаритные и присоединительные размеры ) |
|
Общая информация ВР 280-46 №3,15 (Варианты исполнения и положения вентилятора) |
Общие сведения ВР 280-46 №3,15
- ТУ 4861-001-85589750
- Среднего давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые вперед
- Количество лопаток рабочего колеса – 32
- Варианты направление вращения – правое, левое
Аналоги ВР 280-46 №3,15
Аналогами вентилятора ВР 280-46 №3,15, обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 14-46, ВР 15-45, ВР 300-45.
Аэродинамические характеристики ВР 280-46 №3,15
Назначение ВР 280-46 №3,15

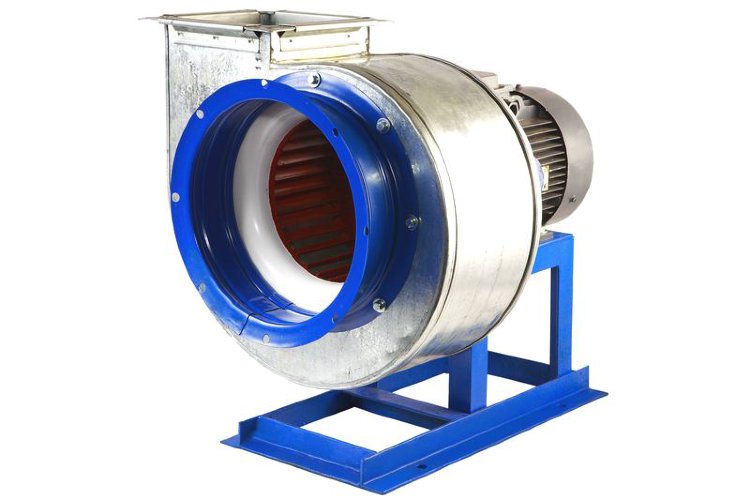

Вентилятор центробежный ВР 280-46 №3,15 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.
Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.
Условия эксплуатации
Вентилятор среднего давления марки ВР 280-46 №3,15 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.
Основные варианты изготовления ВР 280-46 №3,15
|
Индекс |
Назначение и материалы |
|
- |
Общепромышленное исполнение, материал - углеродистая сталь |
|
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
|
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
|
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
|
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
|
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
ВР 280-46 №3,15 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.
ВР 280-46 №3,15 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор ВР 300-45 комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.
-
