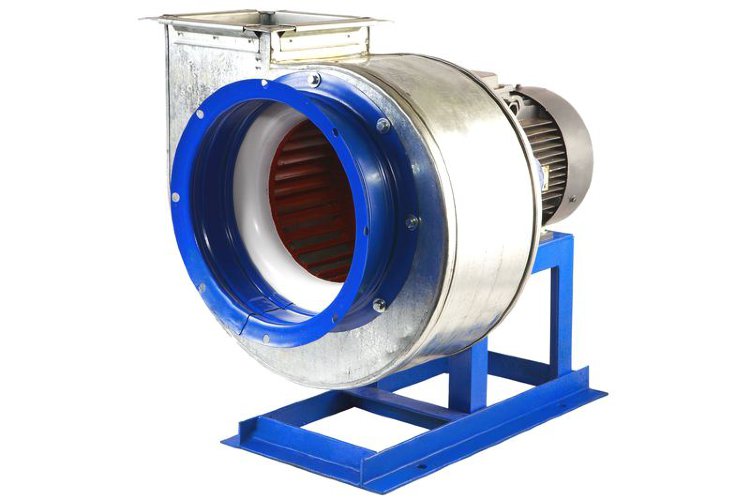

Вентилятор ВР 280-46 №5 радиальный среднего давления

Артикул: ВР 280-46 №5
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

ВР 280-46 №5

Технические характеристики ВР 280-46 №5

Марка вентилятора Исполнение Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производительность, 1000хм/час Полное давление, Па Марка количество в комплекте
ВР 280-46 №5 1 960 4,0 AИР112MB6 5,0-8,40 860-1070 139 ДО-40 5
960 5,5 AИР132S6 5,0-11,15 860-1150 160
960 7,5 AИР132M6 5,0-14,15 860-1120 176
960 11,0 AИР160S6 5,0-16,0 860-1095 176
1450 11,0 AИР132М4 7,50-10,8 1980-2380 176
1450 15,0 AИР160S4 7,50-14,5 1980-2500 218 ДО-41 5
1450 18,5 AИР160M4 7,50-17,0 1980-2540 243
1450 22,0 A180S4 7,50-19,0 1980-2580 268
1450 30,0 A180M4 7,50-24,5 1980-2500 278

Габаритные и присоединительные размеры ВР 280-46 №5, положение корпуса и аэродинамические характеристики представлены в каталоге.

pdf

Каталог вентиляторов ВР 280-46 №5 (Габаритные и присоединительные размеры )

pdf

Общая информация ВР 280-46 №5 (Варианты исполнения и положения вентилятора)

Общие сведения ВР 280-46 №5

  • ТУ 4861-001-85589750
  • Среднего давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые вперед
  • Количество лопаток рабочего колеса – 32
  • Варианты направление вращения – правое, левое

Аналоги ВР 280-46 №5

Аналогами вентилятора ВР 280-46 №5, обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 14-46, ВР 15-45, ВР 300-45.

Аэродинамические характеристики ВР 280-46 №5

график производительности ВР 280-46 №5

Назначение ВР 280-46 №5

Вентилятор центробежный ВР 280-46 №5 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.

Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.

Условия эксплуатации

Вентилятор среднего давления марки ВР 280-46 №5 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.

Основные варианты изготовления ВР 280-46 №5

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

ВР 280-46 №5 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.

ВР 280-46 №5 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор ВР 300-45 комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.
