Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.
Технические характеристики ВР 280-46 №8
| Марка вентилятора | Исполнение | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
| Частота вращения, об/мин. | Мощность, кВт | Тип* | Производительность, 1000хм/час | Полное давление, Па | Марка | количество в комплекте | |||
| ВР 280-46 №8 | 1 | 725 | 15,0 | А180М8 | 15,3-24,1 | 1250-1530 | 398 | ДО-42 | 5 |
| 725 | 18,5 | А200М8 | 15,3-27,5 | 1250-1580 | 473 | ||||
| 725 | 22,0 | А200L8 | 15,3-32,0 | 1250-1640 | 513 | ДО-43 | 6 | ||
| 725 | 30,0 | A225M8 | 15,3-41,0 | 1250-1630 | 558 | ||||
| 725 | 37,0 | A250S8 | 15,3-48,1 | 1250-1600 | 567 | ||||
| 960 | 37,0 | A225M6 | 20,5-33,8 | 2200-2750 | 589 | ||||
| 960 | 45,0 | A250S6 | 20,5-40,0 | 2200-2850 | 724 | ||||
| 960 | 55,0 | A250M6 | 20,5-47,1 | 2200-2900 | 780 | ||||
| 960 | 75,0 | A280S6 | 20,5-59,1 | 2200-2850 | 950 | ||||
| 960 | 90,0 | A280M6 | 20,5-65,4 | 2200-2800 | 990 | ||||
| ВР 280-46 №8 | 5 | 300 | 3 | подбор | 6,25-20,1 | 220-275 | 380 без эд | ДО-43 | 6 |
| 350 | 5,5 | подбор | 7,41-24,1 | 295-375 | |||||
| 400 | 7,5 | подбор | 8,51-27,2 | 380-490 | |||||
| 450 | 11 | подбор | 9,54-30,3 | 480-610 | |||||
| 500 | 15 | подбор | 10,7-34,5 | 600-760 | |||||
| 560 | 18,5 | подбор | 11,9-98,1 | 750-960 | |||||
| 620 | 22 | подбор | 13,3-42,5 | 910-1190 | |||||
| 680 | 30 | подбор | 14,3-46,1 | 1110-1400 | |||||
| 750 | 45 | подбор | 16,0-51,2 | 1380-1710 | |||||
| 820 | 55 | подбор | 17,5-55,5 | 1600-2010 | |||||
| 880 | 75 | подбор | 18,2-60,0 | 1820-2480 | |||||
Габаритные и присоединительные размеры ВР 280-46 №8, положение корпуса и аэродинамические характеристики представлены в каталоге.
 |
Каталог вентиляторов ВР 280-46 №8 (Габаритные и присоединительные размеры ) |
|
Общая информация ВР 280-46 №8 (Варианты исполнения и положения вентилятора) |

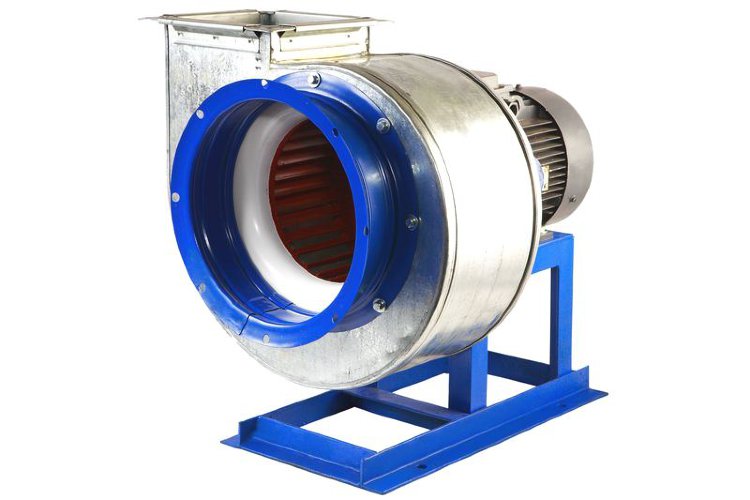

Общие сведения ВР 280-46 №8
- ТУ 4861-001-85589750
- Среднего давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые вперед
- Количество лопаток рабочего колеса – 32
- Варианты направление вращения – правое, левое
Аналоги ВР 280-46 №8
Аналогами вентилятора ВР 280-46 №8, обладающими сходными с ним аэродинамическими характеристиками и способными выступить его полноценной заменой, являются вентиляторы ВЦ 14-46, ВР 15-45, ВР 300-45.
Аэродинамические характеристики ВР 28-46 №8
|
Исполнение 1 |
Исполнение 5 |
Назначение ВР 280-46 №8
Вентилятор центробежный ВР 280-46 №8 предназначен для вентиляции воздуха в самых разнообразных по площади и назначению помещениях. Устанавливается в обычных вентиляционных и отопительных системах. Используется в производственных технологических установках.
Центробежные вентиляторы этого типа рассчитаны на перемещение малозапыленных воздушных масс и газовоздушных смесей (с содержанием в них пыли до 0.1 г/куб.м), с температурой до 80 градусов для стандартных вентиляторов и до 120 – для теплостойких, без волокнистых, липких, взрывоопасных компонентов.
Условия эксплуатации
Вентилятор среднего давления марки ВР 280-46 №8 наиболее эффективно функционирует в климатических условиях У и Т при температуре от -40 до +40 градусов. Рекомендуемые согласно ГОСТ категории размещения – 2 и 3, при условии обеспечения защиты двигателя от внешних воздействий в умеренном климате допускается 1-я категория.
Основные варианты изготовления ВР 280-46 №8
|
Индекс |
Назначение и материалы |
|
- |
Общепромышленное исполнение, материал - углеродистая сталь |
|
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
|
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
|
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
|
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
|
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
ВР 280-46 №8 по 1-й и 5-й конструктивным схемам в стандартном (общепромышленном), коррозионно-, теплостойком, взрывозащищенном исполнении. Корпуса (улитки) вентиляторов общего назначения выполняются исключительно из оцинкованной стали, теплостойких – покрываются специальной краской вместе с рамой и рабочим колесом.
ВР 280-46 №8 среднего давления – наиболее оптимальный выбор для установки в системах, предъявляющих повышенные требования к аэродинамическим характеристикам вентилятора и их стабильности, и системах, жестко ограничивающих габариты данного оборудования. Производительность этих центробежных вентиляторов варьируется в пределах 600-120000 куб.м/час, полное давление – 250-2800 Па. По желанию заказчика вентилятор ВР 300-45 комплектуются виброизоляторами (виброоснованиями), гибкими вставками на всос и нагнетание.
-
