Вентилятор ВР 80-75 №12,5

Артикул: ВР 80-75 № 12.5
В наличии
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

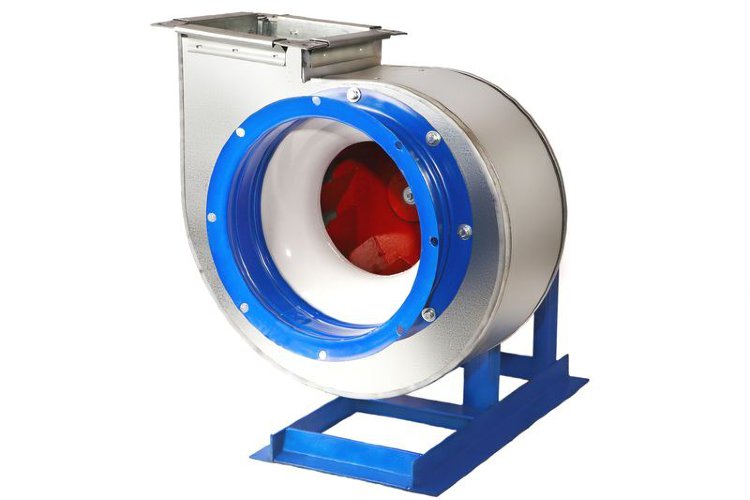

ВР 80-75 №12,5

Технические характеристики ВР 80-75 №12,5

Технические характеристики ВР 80-75 №12,5
Рабочие параметры ВР 80-75 №12,5

Габаритные и присоединительные размеры ВР 80-75 №12,5, положение корпуса представлены в каталоге.

pdf

Каталог вентиляторов ВР 80-75 №12,5 (Габаритные и присоединительные размеры )

pdf

Общая информация ВР 80-75 №12,5 ( Варианты исполнения и положения вентилятора)

Аэродинамические характеристики ВР 80-75 №12,5

график производительности ВР 80-75 №12,5

Общие сведения ВР 80-75 №12,5

  • ТУ 4861-001-85589750
  • Низкого давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 12
  • Направление вращения – правое, левое

Назначение

Вентиляторы радиальные ВР 80-75 №12,5 получили широкое распространение в системах вентиляции зданий и сооружений различного функционального назначения. Устанавливаются в вентиляционных системах, используются в производственных установках. Могут монтироваться как непосредственно с системой воздуховодов, так и на крышах и стенах зданий.

Вентиляторы радиальные этого типа рассчитаны на перемещение воздуха с содержанием пыли и твердых примесей до 0.1 г/ куб.м, температурой не более 80 градусов, без волокнистых, липких, взрывоопасных веществ

Условия эксплуатации ВР 80-75 №12,5

  • Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
  • При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
  • Допустимая температура окружающей среды от минус 40°С до плюс 40°С.

Основные варианты изготовления ВР 80-75 №12,5

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

ВР 80-75 низкого давления производятся по двум конструктивным схемам: 1-я (прямое соединение с двигателем), 5-я (ременной привод). Технические характеристики варьируются с учетом типоразмера: производительность 1000-100000 куб.м/час, давление 100-1800 Па. ВР имеют высокий КПД, низкий уровень шума при работе, могут использоваться параллельно с другими вентиляционными устройствами.

Вентиляторы радиальные ВР 80-75 стандартного и коррозионностойкого исполнения изготавливаются из стали – соответственно углеродистой или нержавеющей. Взрывозащищенный вентилятор радиальный ВР 80-75 производится либо из разнородных металлов, либо из алюминиевых сплавов, часто используется в покрасочных цехах. По желанию заказчика это оборудование может быть дополнительно укомплектовано виброизоляторами, гибкими вставками.

Аналоги ВР 80-75 №12,5

Аналогами вентилятора радиального ВР 80-75, имеющими сходные с ним аэродинамические характеристики и способными стать его эффективной заменой, являются вентиляторы ВЦ 4-70, ВЦ 4-75, Ц 4-70, Ц 4-75, ВР 80-70, ВР 86-77.

Вентиляторы ВР 80-75 № 12,5 используются в стационарных системах вентиляции и являются вентиляторами низкого давления, одностороннего всасывания, со спиральным поворотным корпусом и лопатками загнутыми назад. Вентилятор ВР 80-75 № 12,5 могут быть выполнены в правом и левом направлении вращения рабочего колеса.

Инструкция по эксплуатации ВР 80-75 №12,5

Монтаж электрической и вентиляционной части должен производиться только лицами, имеющими соответствующие допуски. Соединять с воздуховодами разрешается только через гибкие вставки. Для снижения вибрации в системе и увеличения срока службы необходимо устанавливать виброизоляторы. Запрещается эксплуатировать ВР 80-75 №12,5 без нагрузки (вне вентиляционной сети). Пуск и остановку производите только с помощью пускозащитной аппаратуры. Пускозащитная аппаратура должна соответствовать характеристикам электродвигателя. Не допускается использовать завышенную по мощности пускозащитную аппаратуру во избежание увеличения коммутационных перенапряжений.

Пускозащитная аппаратура должна обеспечить защиту двигателя:

  • От коротких замыканий;
  • От перезагрузки (систематической и пусковой);
  • От неполнофазных режимов.

Перед пуском ВР 80-75 №12,5:

  • Проверьте надежность креплений, убедитесь в отсутствии повреждений;
  • Проверьте отсутствие посторонних предметов внутри и легкость вращения рабочего колеса;
  • При заедании колеса за коллектор установить между ними зазор перемещением коллектора;
  • Проверьте наличие заземления ВР и пусковой аппаратуры;
  • Замерьте сопротивление изоляции обмоток электродвигателя согласно эксплуатационной документации на электродвигатель.

Проверьте правильность направления вращения рабочего колеса, направление вращения рабочего колеса должно совпадать с направлением выходного патрубка. Проверка производиться визуально после кратковременного включения. Между нажатием кнопок «Пуск» и «Стоп» практически не должно быть паузы.

Для изменения направления вращения достаточно поменять местами любые два конца питающего кабеля.

После пуска необходимо проверить потребляемые токи на клеммах. Полученные значения не должны превышать номинальных значений для данного электродвигателя.

В процессе эксплуатации необходимо следить за состоянием крепления на станине электродвигателя и рабочего колеса на его валу.

Периодически производить чистку рабочего колеса и внутреннюю поверхность корпуса от слипающейся и волокнистой пыли.

Обслуживание электродвигателей привода производить согласно инструкции по монтажу и эксплуатации трехфазных асинхронных электродвигателей.

Техническое обслуживание ВР 80-75 №12,5

В процессе эксплуатации вентилятора необходимо:

  • ежедневно проверять затяжку болтов, надежность крепления заземления двигателя, отсутствие посторонних шумов и контакта вращающихся деталей с неподвижными, обнаруженные недостатки устранить.
  • не реже, чем через 500 часов устранить неисправности сварных и заклепочных соединений; проверять вибрацию (довести ее до нормы), крепление рабочего колеса (устранить неисправности), зазоры между колесом и входным патрубком, между ступицей колеса и отверстием в задней стенке корпуса (при необходимости зазоры выставить), состояние изоляции электрической цепи.
  • не реже, через 1000 часов проверять состояние лакокрасочных покрытий, при необходимости обновлять, очистить корпус и колесо вентилятора от налипания и загрязнения; проверить состояние мягких вставок и заменить при необходимости.
  • не реже одного раз в год производить тщательный осмотр колеса для определения износа и повреждения лопаток, прочности соединения колеса с двигателем, состояния антикоррозийного покрытия и устранить обнаруженные дефекты.

Не допускается эксплуатация вентилятора с отсутствием более, чем на 10 % площади поверхности корпуса или колеса лакокрасочного покрытия. Для его восстановления использовать только электропроводные эмали.

Указание мер безопасности ВР 80-75 №12,5

При осмотрах, монтаже и в процессе эксплуатации запрещается:

  • Производить включение без заземления и пусковой аппаратуры;
  • Производить работы на работающем и пусковой аппаратуре или при включенном питании на распределительном щите;
  • Находиться ближе 1,0 м от входного патрубка при проверке направления вращения на работающем ВР;
  • Допускать работу в неисправном состоянии, открытым всасывающим или нагнетающим отверстием без защитной сетки.

Категорически запрещается устанавливать ВР 80-75 №12,5 и их пусковую аппаратуру в помещениях, воздух которых содержит агрессивные примеси и газы во взрывоопасных концентрациях (за исключением в исполнении с повышенной защитой от искрообразования).


Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
