Описание

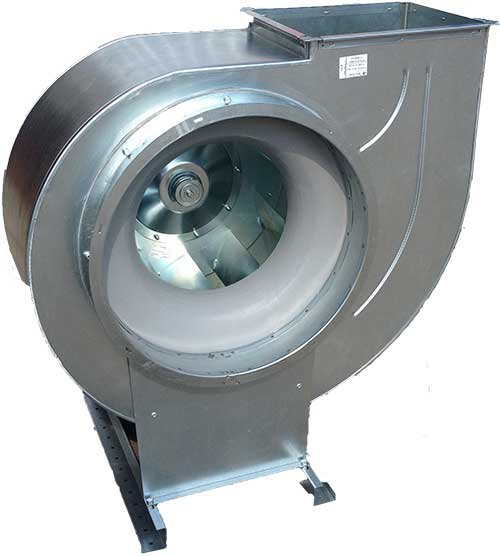

Вентиляторы радиальные ВР 86-77 №2,5 применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.
Вентиляторы низкого давления для обычных сред ВР 86-77 2,5 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 оС, не содержащих пыли и других твердых примесей в количестве более 100 мг/м, а также липких веществ и волокнистых материалов.
Общие сведения ВР 86-77 №2,5:
- вентиляторы низкого давления
- одностороннего всасывания
- количество лопаток 12
- корпус спиральный поворотный
- направление вращения - правое и левое
Исполнение вентиляторов по назначению и материалам:
- общего назначения
- коррозионностойкие из нержавеющей стали
- взрывозащищенные из разнородных материалов и алюминиевых сплавов
- теплостойкие из углеродистой стали (до +200 °С)
- дымоудаления (перемещаемая дымовоздушная среда +400 °С; +600 °С)
Технические характеристики ВР 86-77 № 2,5:
| Название вентилятора | Двигатель | Частота вращения рабочего колеса, n-1 | Параметры в рабочей зоне | Масса вентилятора, не более, кг (без двигателя) | Суммарный уровень звуковой мощности, ДБ | ||
| Мощность, кВт | Частота вращения вала, n-1 | Производительность, тыс.м3/час | Полное давление, Па | ||||
|
Вентилятор ВР 86-77 № 2,5 |
0,12 | 1500 | 1380 | 0,4-0,82 | 150-90 | 17 | 67 |
| 0,18 | 1500 | 1380 | 0,43-0,88 | 155-95 | |||
| 0,25 | 1500 | 1390 | 0,52-0,96 | 170-110 | |||
| 0,37 | 1500 | 1390 | 0,6-1,05 | 175-120 | |||
| 0,55 | 1500 | 1410 | 0,9-1,35 | 185-130 | |||
| 0,75 | 1500 | 1415 | 1,05-1,52 | 190-140 | |||
| 0,37 | 3000 | 2820 | 0,73-1,55 | 500-240 | 84 | ||
| 0,55 | 3000 | 2820 | 0,84-1,66 | 700-430 | |||
| 0,75 | 3000 | 2815 | 0,88-1,75 | 780-510 | |||
| 1,1 | 3000 | 2800 | 0,94-1,8 | 810-520 | |||
Габаритные размеры ВР 86-77 №2,5:
| Название вентилятора | A, мм | A1, мм | H, мм | H1, мм | L, мм | L max, мм | Б1, мм | Б2, мм | n2, мм | d2, мм | D1, мм | D2, мм | n1, мм | d1, мм |
| ВР 86-77 № 2,5 | 478 | 165 | 503 | 320 | 157 | 488 | 200 | 175 | 8 | 8 | 255 | 280 | 8 | 7 |
| ВР 86-77 №3,15 | 598 | 210 | 627 | 400 | 180 | 588 | 250 | 221 | 12 | 8 | 320 | 345 | 8 | 7 |
| ВР 86-77 №4 | 738 | 261 | 777 | 500 | 209 | 699 | 310 | 280 | 12 | 8 | 405 | 430 | 8 | 7 |
| ВР 86-77 №5 | 920 | 330 | 941 | 600 | 245 | 827 | 380 | 350 | 16 | 8 | 505 | 530 | 16 | 7 |
| ВР 86-77 №6,3 | 1140 | 410 | 1039 | 720 | 290 | 938 | 470 | 441 | 20 | 8 | 635 | 660 | 16 | 9 |
Аэродинамические характеристики ВР 86-77 №2,5:
-
