Вентиляторы Веза ВРАВ 6,3 исполнение 5

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

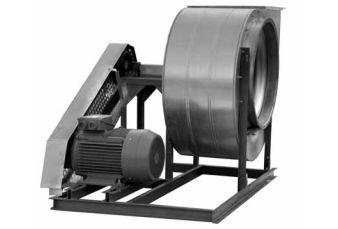

Вентилятор Веза ВРАB 6,3 исп.5 радиальный дилер, прямые поставки

pdf Каталог радиальных вентиляторов Веза ВРАB. Модели, исполнение, габаритные размеры.

Общее описание серии Веза ВРАB 6,3 исп.5

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий. Для перемещения газовоздушных смесей с температурой до 400°С и до 600°С в течение не менее 120 минут вентиляторы изготавливают в специальном исполнении ВРАB-ДУ.

  • Вентиляторы по 5-й конструктивной схеме изготавливают четырех типоразмеров: 630; 800; 1000; 1250
  • Вентиляторы по 1-й конструктивной схеме изготавливают десяти типоразмеров 200; 250; 280; 315; 355; 400; 450; 500; 630; 800

Вентиляторы выпускают по ТУ 4861-105-40149153-2007.
Вентиляторы сертифицированы и аттестованы для использования во взрывоопасных производствах.

Выпускают вентиляторы ВРАB следующих исполнений :

  • общепромышленные (Н)
  • теплостойкие (Ж)
  • коррозионностойкие (К1)
  • коррозионно-теплостойкие (К1Ж)
  • взрывозащищенные (В) – только по 1-й конструктивной схеме
  • взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
  • сейсмостойкие (С) - для каждого из выше перечисленных исполнений

Особенности конструкции и исполнения

Вентиляторы имеют рабочее колесо барабанного типа левого или правого вращения с 32 загнутыми вперед лопатками. Спиральный корпус - поворотный. Входной патрубок имеет цилиндрическую форму и не входит в рабочее колесо, что обеспечивает надежную работу вентилятора. У вентиляторов отсутствует входной фланец, что обеспечивает более благоприятный вход потока при отсутствии воздуховода на стороне всасывания.

Вентиляторы изготавливают по 1-й (с непосредственным соединением с двигателем) и 5-й (с ременным приводом) конструктивной схеме согласно ГОСТ 5976.

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12 дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30 дБ на расстоянии 5 м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными, преобразователями частоты и устройствами плавного пуска.

Эксплуатация  и использование вентиляторов ВРАB 6,3 исп.5

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

Температура окружающей среды

  • от -45 до +40°С для умеренного климата,
  • от -60 до +40°С для умеренного и холодного климата,
  • от -10 до +50°С для тропического климата;

среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Маркировка наименования вентиляторов ВРАB

Маркировка наименования вентиляторов ВРАB 6,3 исп.5

Характеристики и параметры Веза ВРАB 6,3 исп.5

График работы характеристики и параметры Веза ВРАB 6,3 исп.5

Кривая подбора рабочей точки

Кривая подбора рабочей точки

Аэродинамические характеристики и параметры исполнение 1

Аэродинамические характеристики и парметры исполнение 1

Габаритные и присоединительные размеры Веза ВРАB исполнение 1

Габаритные и присоединительные размеры Веза ВРАB исполнение 1

Присоединительные размеры

Присоединительные размеры

Установочные размеры

Установочные размеры
