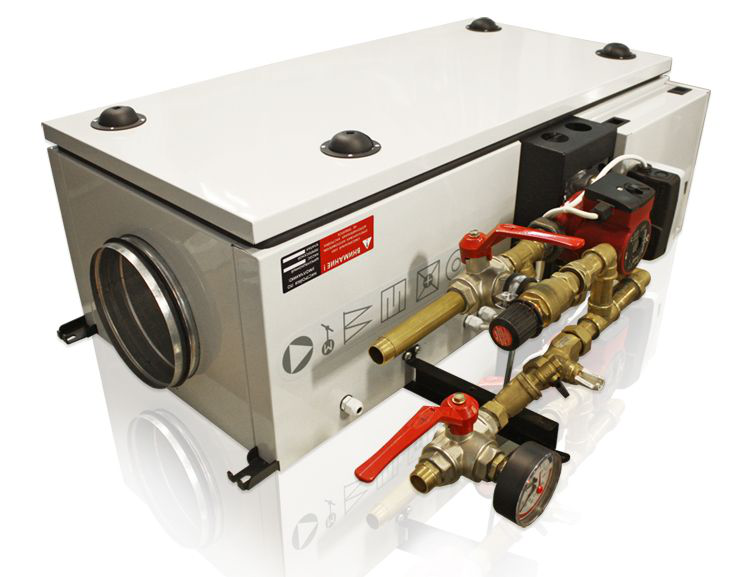

Вентиляционная установка VentMachine Колибри-1000 водяная
Паспорт вентиляционная установка Колибри-1000 водяная - монтаж, обслуживание и подключение | |
Руководство автоматика GTC для водяных калориферов - монтаж, обслуживание и подключение |
Применяется для вентиляции помещений, используя для подогрева приточного воздуха теплую воду или другую жидкость. Приточная установка с водяным нагревателем "Колибри-1000 WATER" является в своем роде уникальным прибором нашего времени. Качество и количество используемых узлов и защит делает "Колибри-1000 WATER" абсолютным лидером в своем сегменте класса ЛЮКС.
Постоянная подача в помещение свежего, очищенного воздуха, с автоматическим контролем и поддержанием заданной температуры.
- Приточная вентиляционная установка Колибри в сборе со смесительным узлом и предустановленным пылевым фильтром;
- Датчик температуры воздуха канальный;
- Пульт дистанционного управления OAZIS (автоматика GTC) (BOX);
- Кабель для подключения пульта;
- Четырёхгранная ручка-ключ (при необходимости);
- Паспорт;
- Руководство пользователя;
- ИК-пульт дистанционного управления (опционально).
Особенности
Характеристики VentMachine Колибри-1000 водяная
Кривая производительности Колибри-1000 водяная
Конструкция
1. Корпус несущий; 2. Кронштейны для крепления установки; 3. Вентилятор центробежный (EBM Papst, Германия); 4. Пылевой фильтр; 5. Датчик засорённости воздушного фильтра; 6. Рычаг механизма фиксации пылевого фильтра; 7. Клапан воздушный с электроприводом с возвратной пружиной (Belimo); 8. Входной фланец; 9. Выходной фланец; 10. Блок автоматики; 11. Клеммы для внешних подключений; 12. Водяной нагреватель для прямоугольных каналов (Россия); 13. Сгон; 14. Циркуляционный насос (Grundfos, Германия); 15. Термоманометр (Watts, Германия); 16. Клапан перепускной угловой; 17. Фильтр сетчатый латунный со сливным краном; 18. Трехходовой шаровый кран с Т- переключением потока (Itap, Италия); 19. Воздухоотводчик (Valtec, Италия); 20. Трехходовой регулирующий клапан (Danfoss, Дания); 21. Электропривод трехходового клапана (Danfoss, Дания); 22. Термостат (Danfoss, Дания); 23. Пульт управления OAZIS (автоматика GTC); 24. Датчик температуры воздуха канальный (в комплекте). 25. Датчик температуры обратной воды (GTC); 26. Балансировочный вентиль с расходомером жидкости.
Габаритные размеры Колибри-1000 водяная
Схема смесительного узла
1. (1.1, 1.2) Кран шаровoй трехходовой с поворотом 360°; 2. Термоманометр; 3. Фильтр грязевой; 4. Клапан перепускной; 5. Клапан трехходовой регулирующий; 6. Электропривод; 7. Теплообменник; 8. Воздухоотводчик автоматический; 9. Насос циркуляционный; 10. Вентиль балансировочный с расходомером.
Требования к теплоносителю и размещению
- в качестве теплоносителя допускается использовать воду или этиленгликоль с ингибиторами состав которого соответствует нормам предъявляемым к теплоносителям централизованной системы отопления РФ;
- температура теплоносителя макс - +110°С;
- давление теплоносителя макс - 1 Мпа (10 бар);
- номинальный расход теплоносителя через теплообменник - 13.6 л/мин;
- перепад давления между подающей и обратной магистралью мин - 8 кПа.
Изделие Колибри -1000Water должно быть установлено таким образом, чтобы:
- ось вала циркуляционного насоса располагалась горизонтально;
- воздухоотводчики автоматические располагались вертикально в верхней части коллекторов теплообменника;
- был обеспечен свободный доступ к местам обслуживания;
- установку необходимо устанавливать в помещениях с положительной температурой окружающей среды.
Схема электрического подключения
Характеристики
Конструкция | Приточный |
Типоразмер [мм] | 200 |
Уровень шума [dB/A] | 56 |
Бренд | VentMachine |
Вес [кг] | 55 |
Питание [В] | 220 |
Исполнение | Внутреннее |
Мощность [кВт] | 0.36 |
Максимальная площадь помещения, [м2] | 450 |
Условия эксплуатации, [°С] | от -26 до +50 |
Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
-
