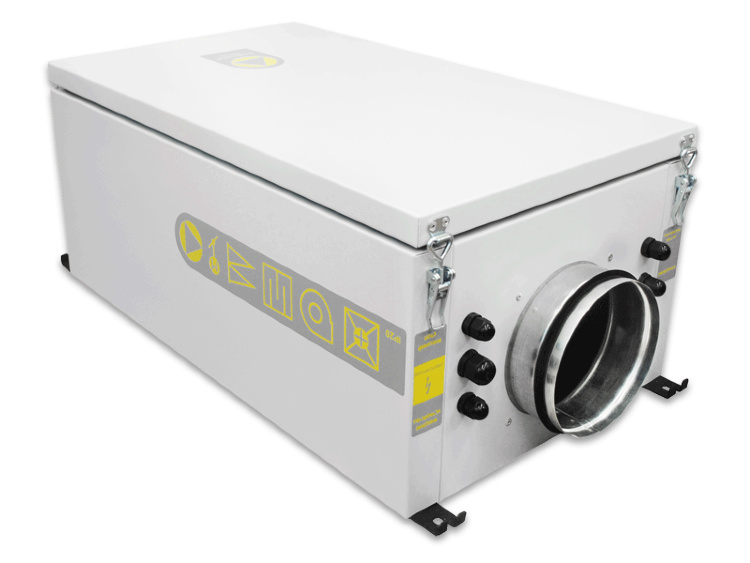

Вентиляционная установка VentMachine Колибри-500 приточная
Паспорт вентиляционная установка Колибри-500 - монтаж, обслуживание и подключение |
Канальные компактные приточные установки с электрическим калорифером "Колибри"Компактные приточные установки предназначены для подготовки и подачи воздуха в помещение через сети воздуховодов. Приточная вентиляционная установка применяется в системах вентиляции для помещений ("Колибри-500" - до 200м2, "Колибри-700"- до 300м2, "Колибри-1000" - до 450м2). Бесшумная работа. Максимальная комплектация. Удобна в монтаже и обслуживании. Управление и контроль работы установок осуществляется продвинутой системой автоматики входящей в комплектацию.
- Приточная вентиляционная установка;
- Пылевой фильтр, класс очистки EU4 (предустановлен);
- Канальный датчик температуры;
- Панель управления;
- Паспорт;
- Руководство пользователя;
- Схема подключения;
- Кабель панели управления (только для автоматики GTC);
- ИК-пульт (опционально, только для автоматики GTC).
Особенности
Характеристики VentMachine Колибри-500 приточная
Кривая производительности Колибри-500 приточная
Конструкция
1. Корпус несущий 2. Замки-защелки 3. Блок автоматики и нагрева 3.1. Керамический нагреватель PTC (DBK, Германия)3.2. Управляющая автоматика 3.3. Пожарный датчик 4. Вентилятор центробежный (EBM-Papst, Германия) 5. Пылевой фильтр 6. Датчик засорённости фильтра (HKINSTRUMENTS, Финляндия) 7. Клапан воздушный с электроприводом (Belimo, Швейцария) 8. Гермовводы 9. Кронштейны для крепления установки 10. Входной фланец 11. Выходной фланец 12. Клеммы для внешних подключений 13. Рычаги фиксации пылевого фильтра 14. ЖК пульт управления 15. Датчик температуры воздуха канальный (в комплекте)
Габаритные размеры Колибри-500 приточная
Обслуживание установки «Колибри-500» заключается в замене пылевого фильтра. Для этого необходимо: - выключить и полностью обесточить установку; - с помощью замков-защелок (2) снять крышку; - с помощью рычагов (13) снять и заменить отработанный пылевой фильтр; - собрать установку в обратном порядке.
Характеристики
Конструкция | Приточный |
Типоразмер [мм] | 160 |
Уровень шума [dB/A] | 46 |
Бренд | VentMachine |
Вес [кг] | 20 |
Питание [В] | 220/380 |
Исполнение | Внутреннее/Наружное |
Мощность [кВт] | 0.15 |
Максимальная площадь помещения, [м2] | 200 |
Условия эксплуатации, [°С] | от -26 до +50 |
Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
-
