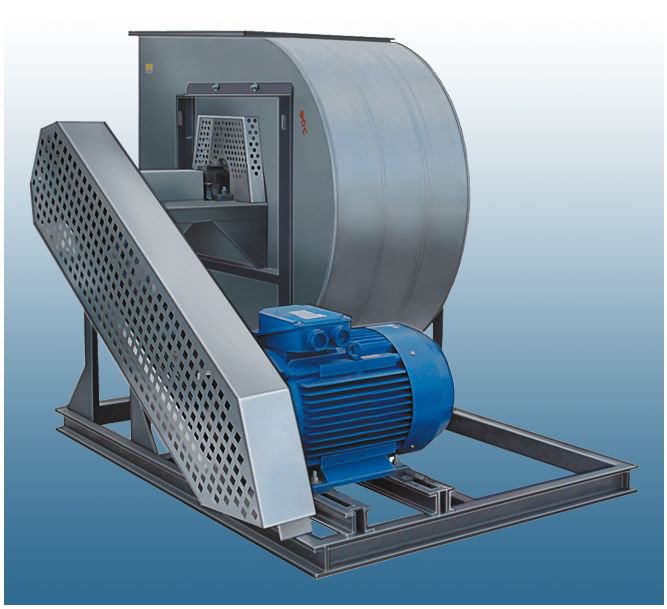

Вентиляторы Веза ВРАН9-080-ДУВ исполнение 5

Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Вентиляторы Веза ВРАН9-080-ДУВ исполнение 5

pdf Каталог вентиляторов Веза противопожарной (ДУ) и совмещенной вентиляции (ДУВ).

Назначение и описание вентилятора Веза ВРАН9-080-ДУВ исполнение 5

Вентиляторы сертифицированы и имеют разрешение на применение на взрывоопасных и химически опасных производствах и объектах.

Конструкция и исполнение Веза ВРАН9-ДУВ исполнение 5

    • Типразмеры: 630; 800; 1000; 1250 мм - 5ое исполнение;
    • 400°С; 600°С - 120 мин;
    • Общепромышленное;
    • Коррозионностойкое;
    • Взрывозащищенное;
    • Расширено семейство ДУВ – вентиляторов, работающих в режиме общеобменной вытяжки (помимо аварийного режима ДУ);
    • Модификация вентиляторов с ЧРП;
    • Применение двигателей с повышенным КПД по требованию IE2 или IE3

Вентиляторы Веза ВРАН9-080-ДУВ исполнение 5 имеют рабочее колесо левого или правого вращения с загнутыми назад лопатками специальной формы, обеспечивающими высокий КПД и низкий шум.

Спиральный корпус - поворотный. Предусмотрена возможность работы вентиляторов в режиме дымоудаления (ДУ) и в совмещенном режиме дымоудаления и вентиляции (ДУВ). В последнем случае вентиляторы комплектуются двигателями для длительной постоянной работы.

Вентиляторы комплектуют стандартными 3-х фазными асинхронными односкоростными двигателями. Для вентиляторов ВРАН9 по 1-й схеме исполнения, возможна комплектация двигателями, позволяющими частотное регулирование скорости вращения.

Для положения корпуса П0 и ЛО для 1-й категории размещения (уличное) предусмотрена защита от атмосферных осадков ЗОНТ-ВРАН (заказывается отдельно, как опция).

Климат, условия эксплуатация Веза ВРАН-ДУВ исполнение 5

Вентиляторы Веза ВРАН9-080-ДУВ исполнение 5 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

  • температура окружающей среды
    - от минус 45 до +40°С для умеренного климата,
    - от минус 60 до +40°С для умеренного и холодного климата,
    - от минус 10 до +50°С для тропического климата;
  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Маркировка Веза ВРАН-ДУВ исполнение 5

Маркировка Веза Веза Веза ВРАН9-080-ДУВ исполнение 5

Аэродинамические характеристики

Аэродинамические характеристики Веза ВРАН9-080-ДУВ исполнение 5

Характеристики, параметры и электродвигатель Веза ВРАН9-080-ДУВ исполнение 5

Характеристики, параметры и электродвигатель Веза ВРАН9-080-ДУВ исполнение 5

Аэродинамические параметры Веза ВРАН9-080-ДУВ исполнение 5

Аэродинамические параметры Веза ВРАН9-080-ДУВ исполнение 5

Схема и исполнение

Схема и исполнение Веза ВРАН9-080-ДУВ

Выходной фланец и крепление вентиолятора

Выходной фланец и крепление вентиолятора Веза ВРАН9-080-ДУВ

Таблица габаритных и присоединителньых размеров

Таблица габаритных и присоединителньых размеров Веза ВРАН9-080-ДУВ

Дополнительная комплектация по запросу

  • Термо-шумоизолирующий кожух ТШК
  • Соединитель мягкий СОМ-ВРАН
  • Защита ЗОНТ-ВРАН
  • Шкаф ШСАУ
  • Виброизоляторы
  • Фланец обратный - ФОВ - ФОН
  • Преобразователь частоты
  • Устройство плавного пуска

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
