Описание

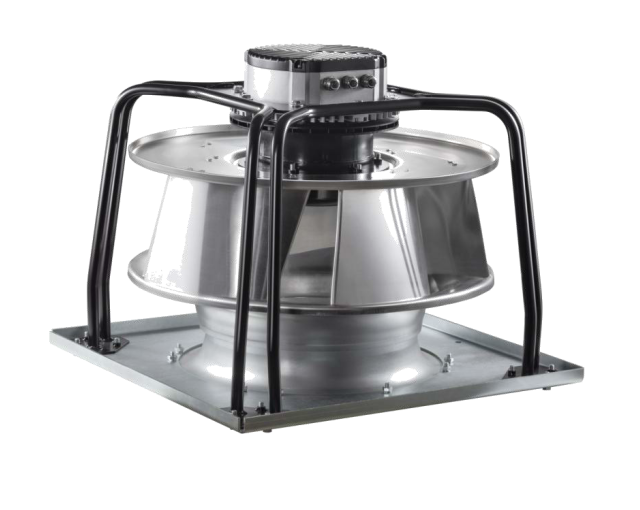

Общее описание вентилятора Weiguang EC137-40D3G01-B280-100A2-02-Z:
- Рабочее колесо изготовлено из легкого алюминиево-магниевого сплава, устойчивого к коррозии.
- Материал опорного кронштейна - сталь (окрашен черным), опорная пластина и входное сопло изготовлены из оцинкованной стали.
- Размер рабочего колеса 280 мм, объем расходуемого воздуха до 4120 м3/ч, статическое давление до 1350 Па.
- Двигатель с внешним ротором, приводимый в действие EC-технологией.
- В конструкции рабочего колеса используется полая конструкция аэродинамического профиля, обеспечивающая высокую эффективность и низкий уровень шума при работе.
- Рабочее колесо приварено с обеих сторон, прочное, надежное в работе.
- Вентилятор имеет встроенную конструкцию с вилкой, которую легко установить.

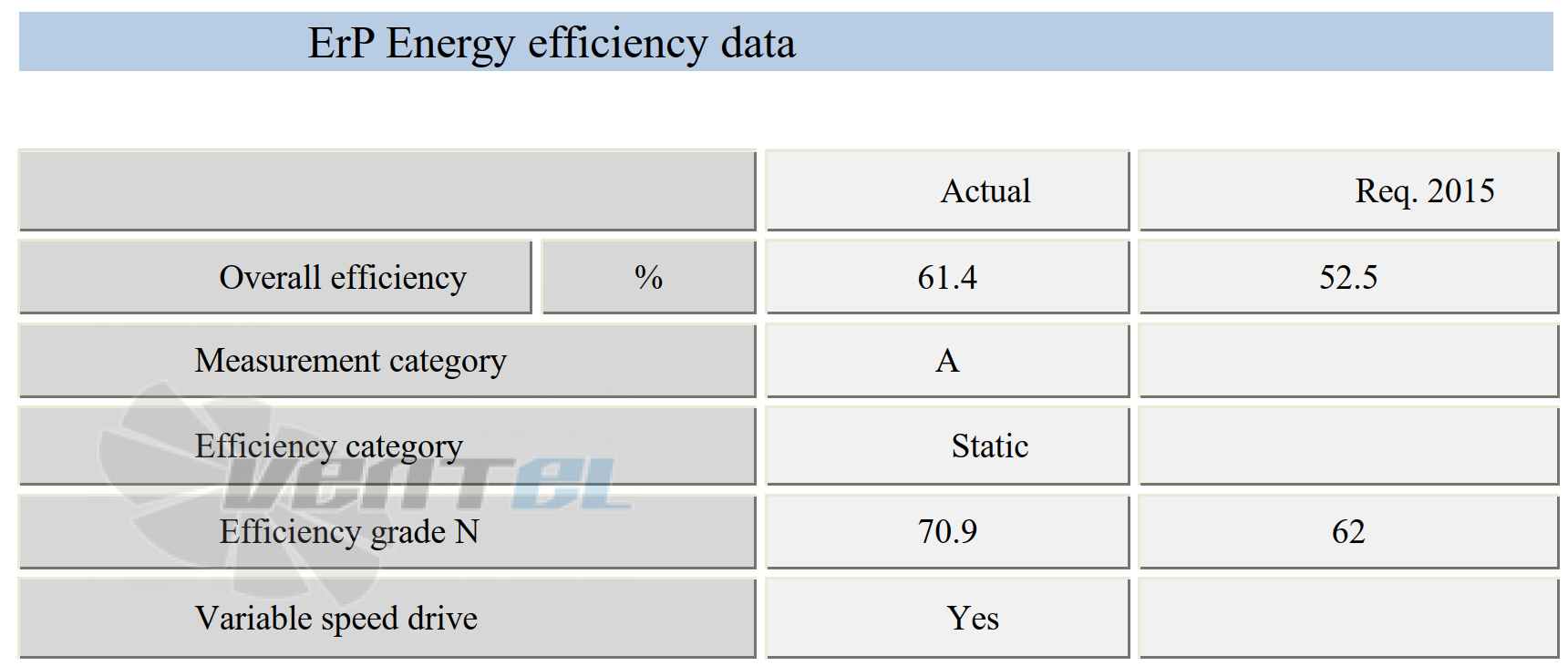

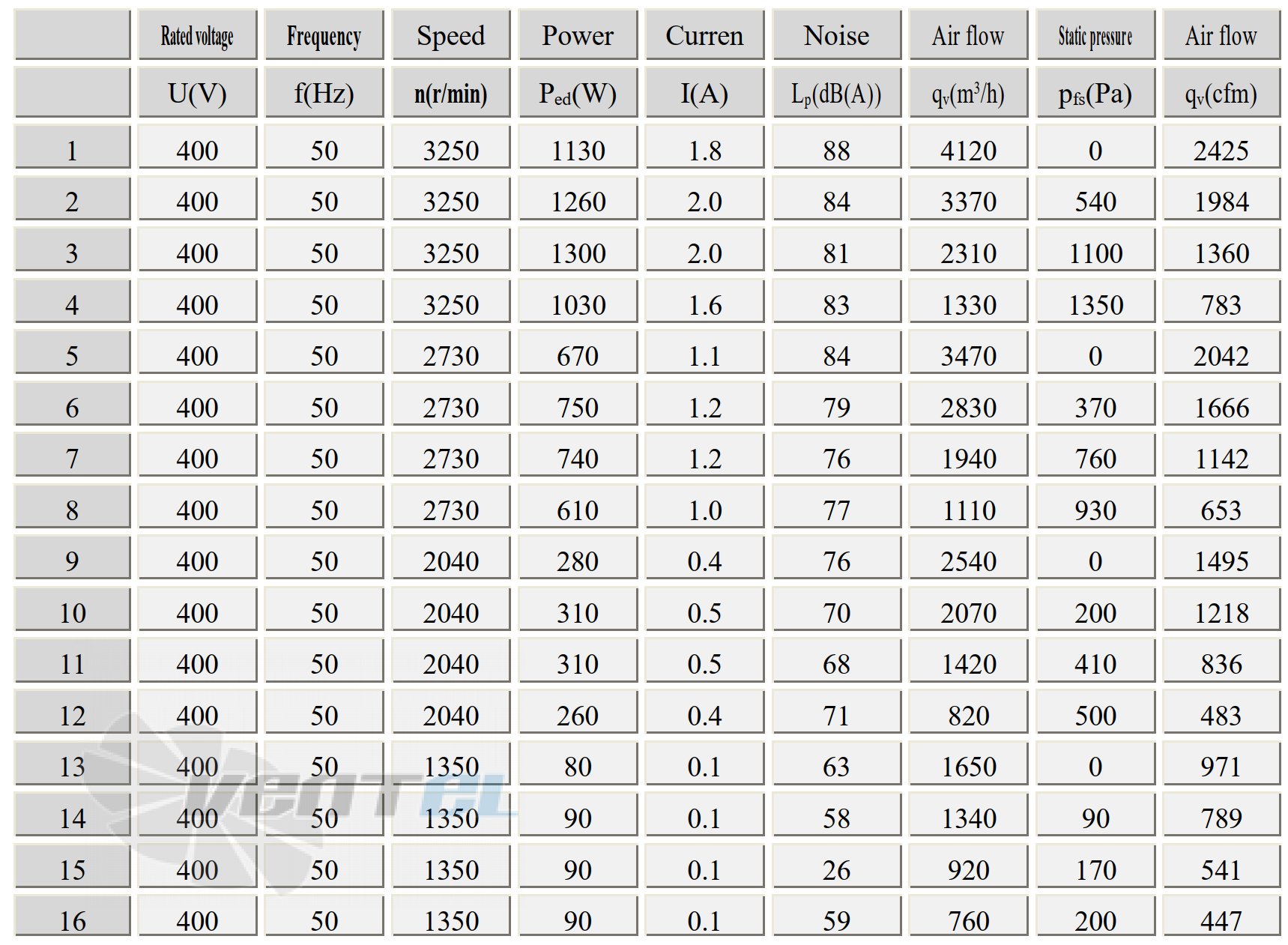

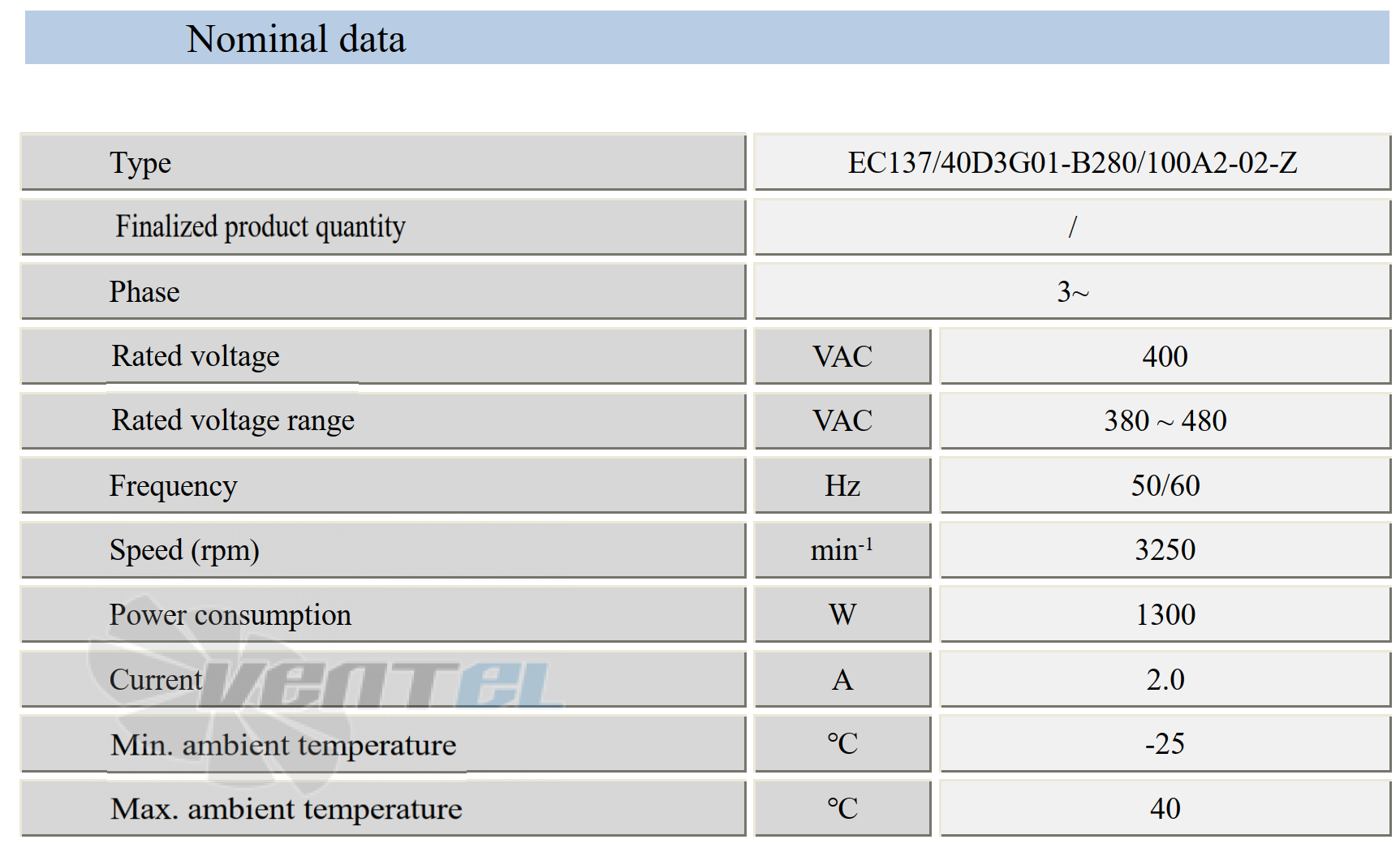

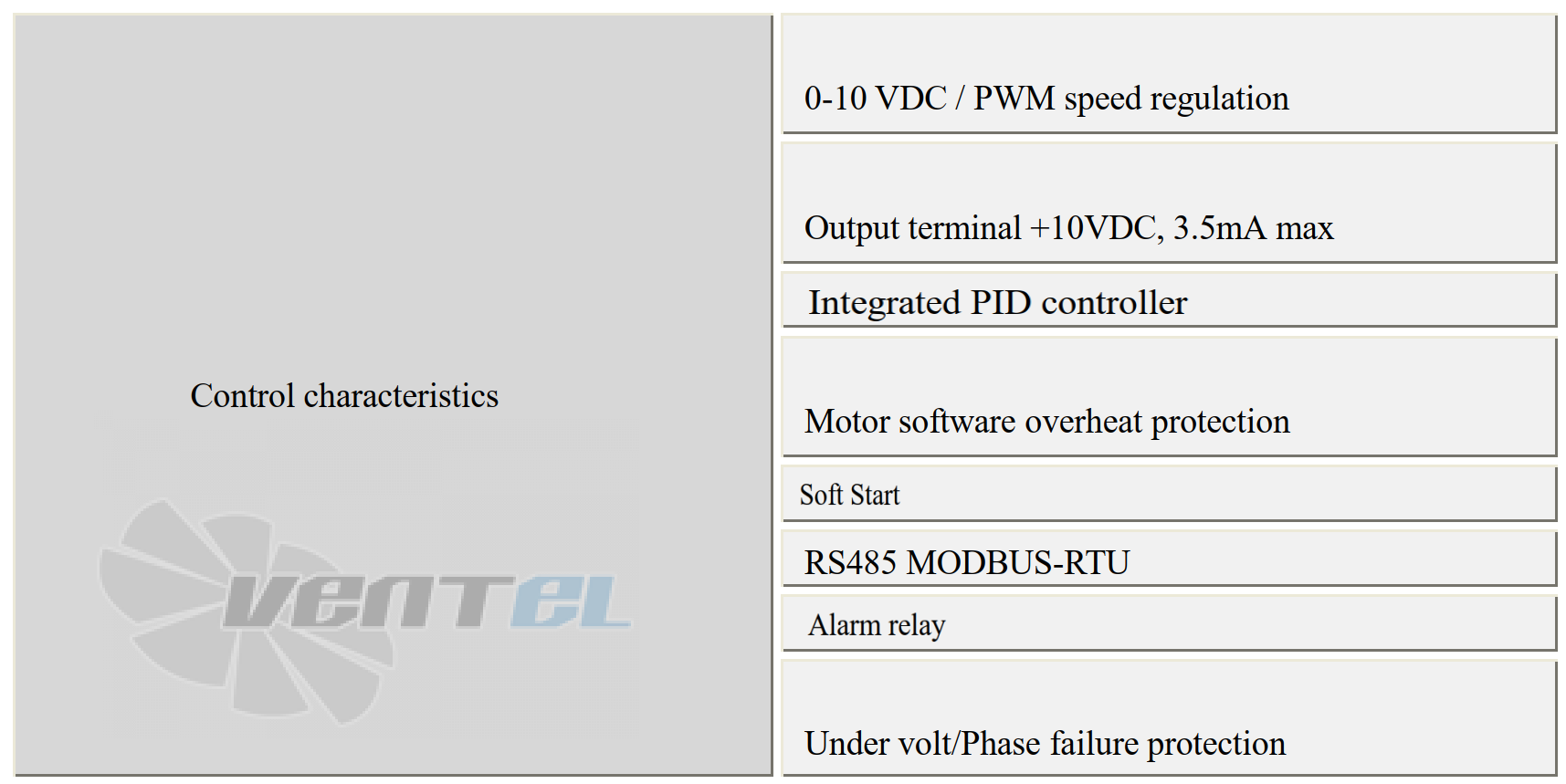

Рабочие параметры Weiguang EC137-40D3G01-B280-100A2-02-Z

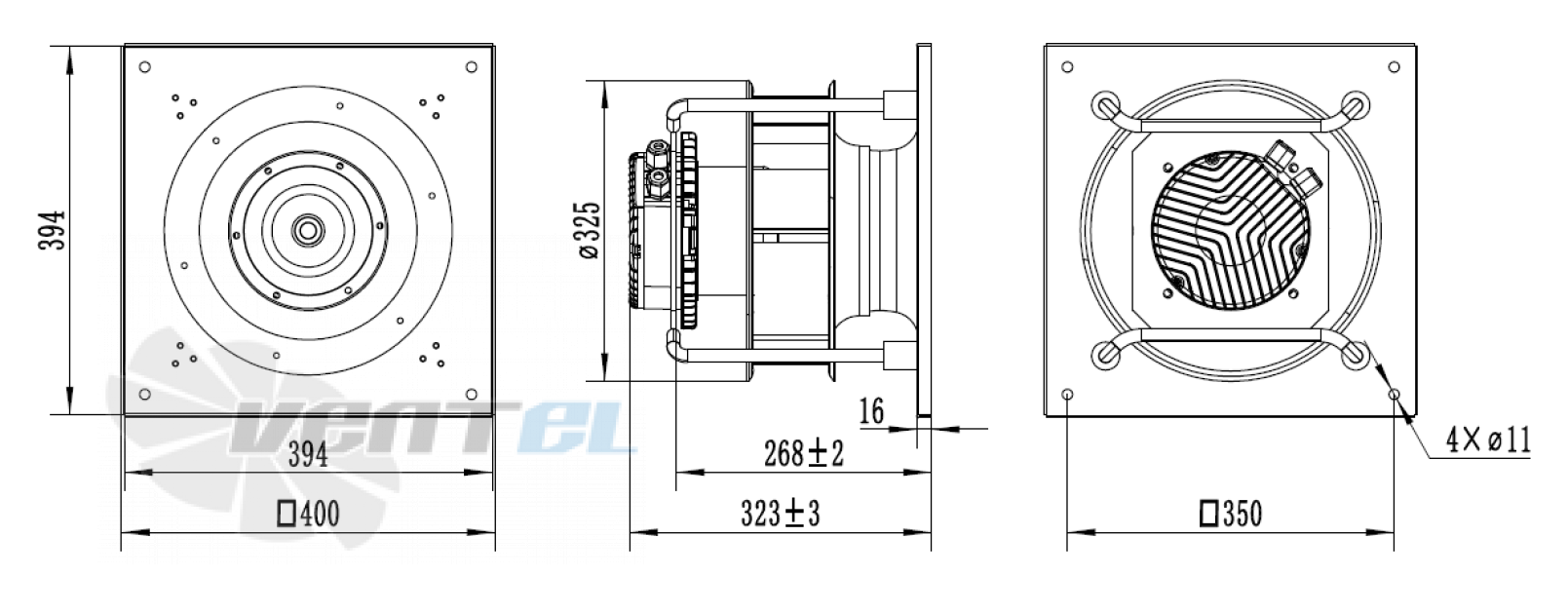

Присоединительные размеры
Кривая подбора рабочей точки

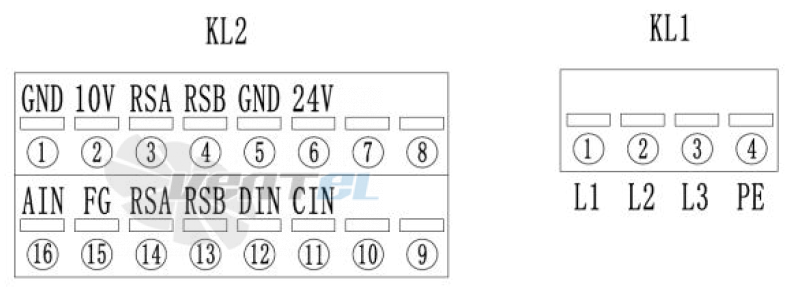

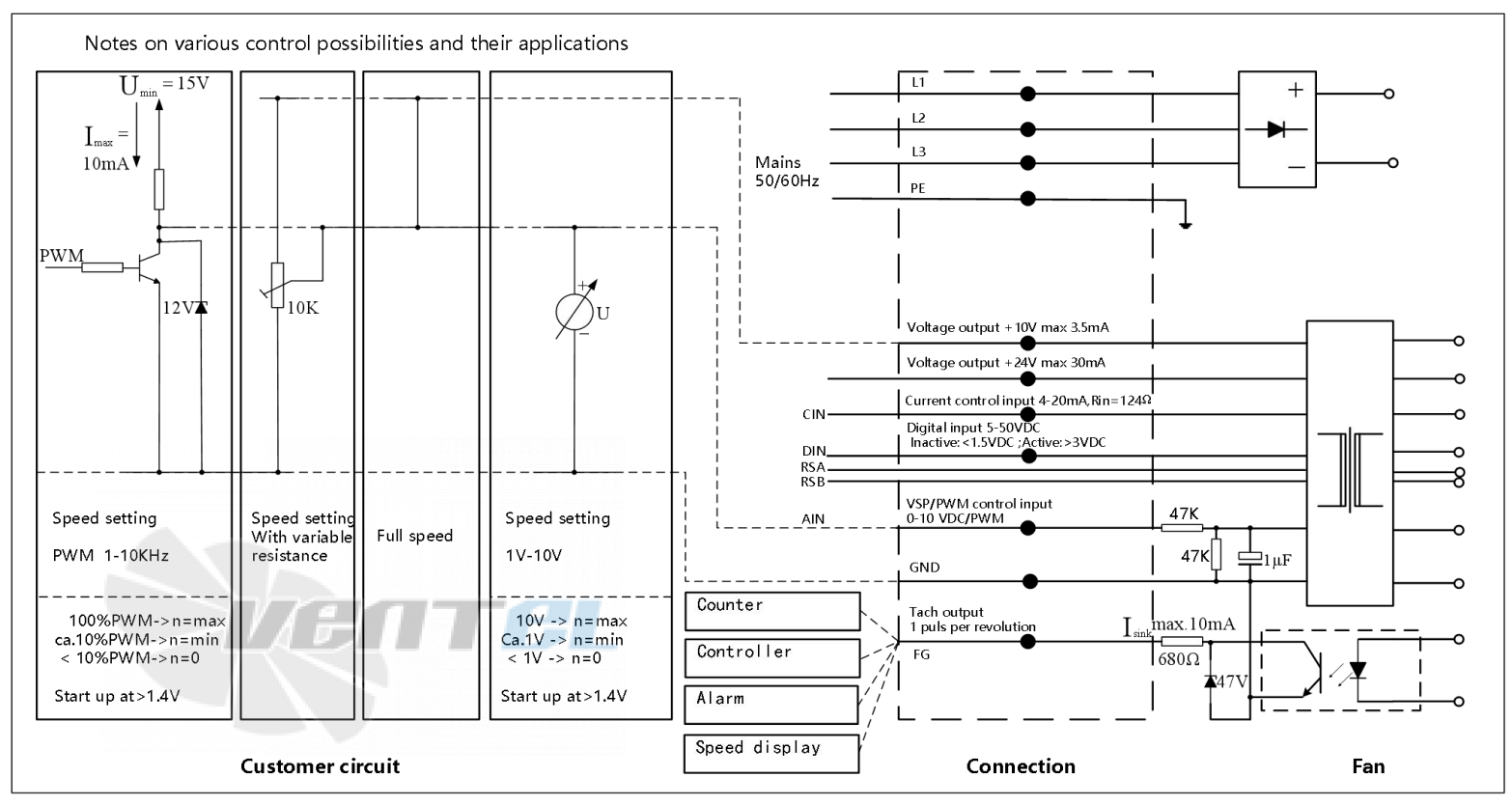

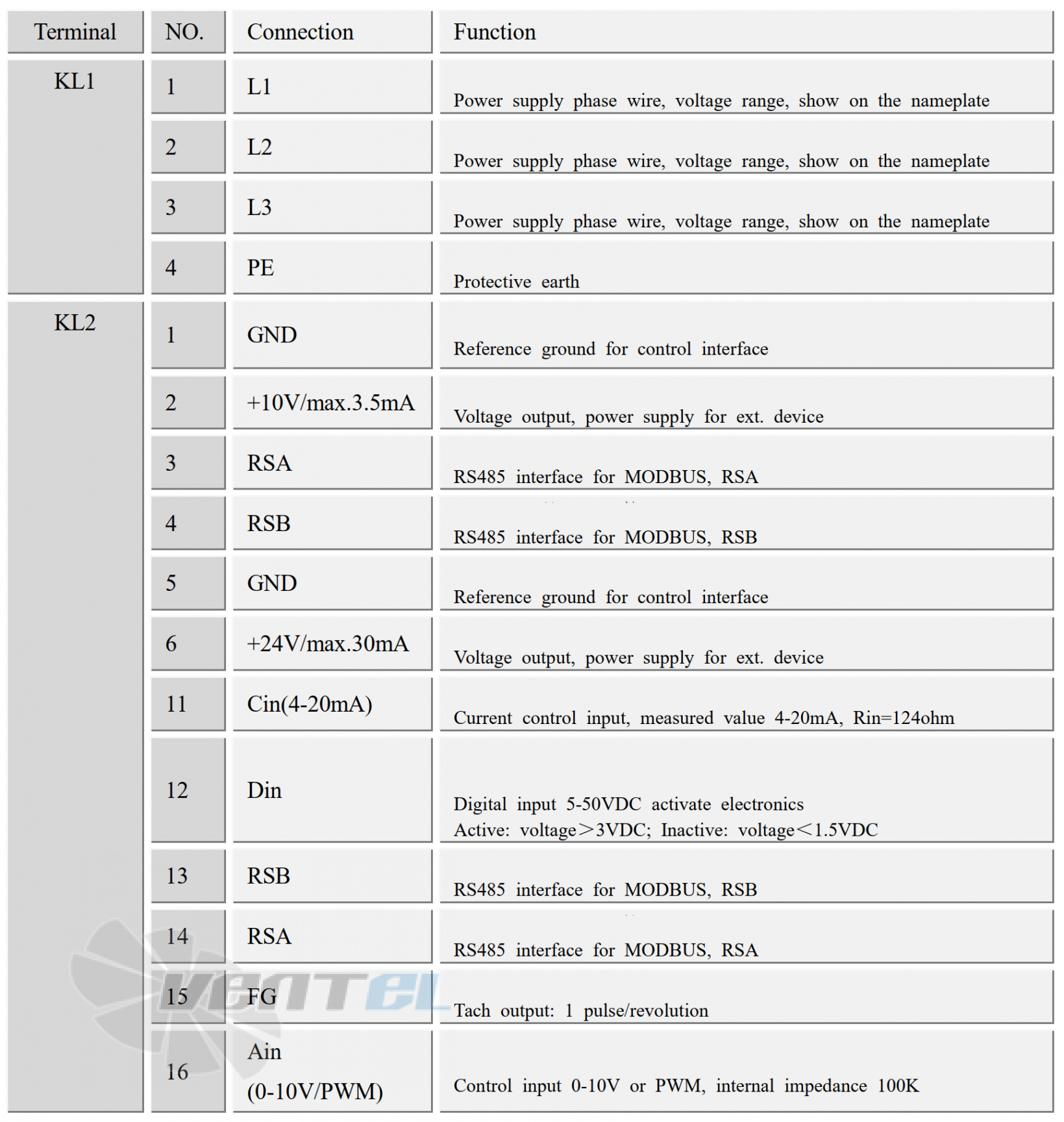

Схема электрического подключения
Характеристики
| Тип оборудования | Вентилятор |
| Тип вентилятора [AC/DC] | EC энергосберегающий |
| Конструкция | Радиальный |
| Типоразмер [мм] | 280 |
| Материал | Алюминий/Сталь |
| Подключение | Клеммная коробка |
| Подшипники | Шарикоподшипник (Ball) |
| Класс изоляции | «F» |
| Бренд | Weiguang |
| Серия | EC |
| Вес [кг] | 15 |
| Сила тока [A] | 2 |
| Производительность [м3/ч] | 4120 |
| Питание [В] | 400 |
| Исполнение | обратно загнутые лопатки |
| Частота вращения [об/мин] | 3250 |
| Частота вращения [rpm] | 3250 |
| Степень защиты | IP 54 |
| Мощность [кВт] | 1.3 |
| Мощность [W] | 1300 |
| Давление [Pa] | 1350 |
