Описание

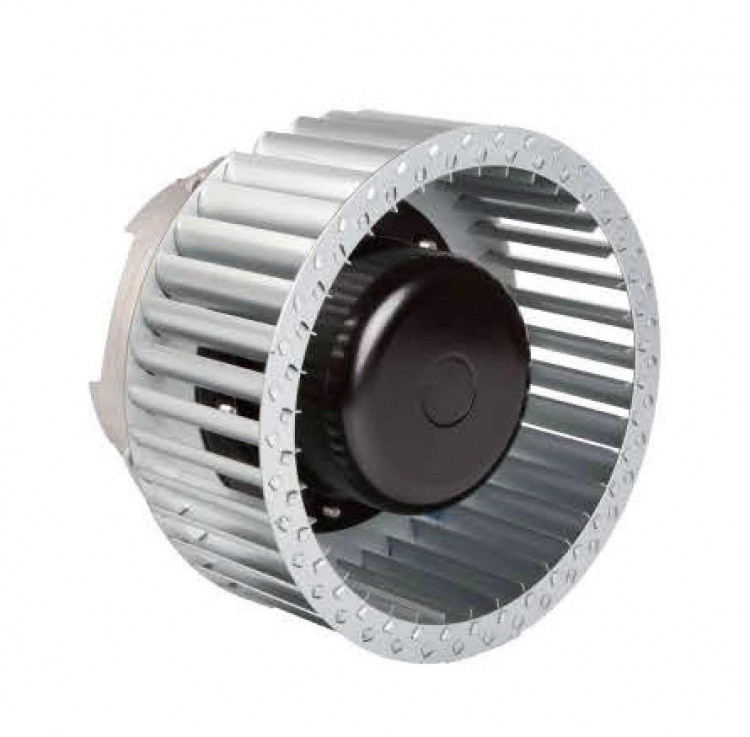

Общее описание вентилятора LXFF4D355-138-M180-105-AB01:
В серии центробежных вентиляторов LXF используются два типа моторов: однофазные асинхронные конденсаторные и трехфазные асинхронные. Напряжение однофазных моделей составляет 230В/50Гц, напряжение трехфазных моделей - 400В/50Гц. Эти вентиляторы широко используются в сушилках, испарителях и другом оборудовании холодильной и вентиляционной отрасли. Оборудование обладает такими характеристиками, как компактная структура, высокая эффективность, удобная установка, экономия электроэнергии.
- Класс изоляции F.
- Режим работы S1 (продолжительный).
- Класс защиты IP 44.
- Работают при температуре окружающей среды от -30°С до +40°С.
- Средний срок службы превышает 30000 часов.
- Все вентиляторы получили утверждение CE в Европе и CCC сертификат безопасности в Китае.
- Перед запуском вентилятора не забудьте про заземление.

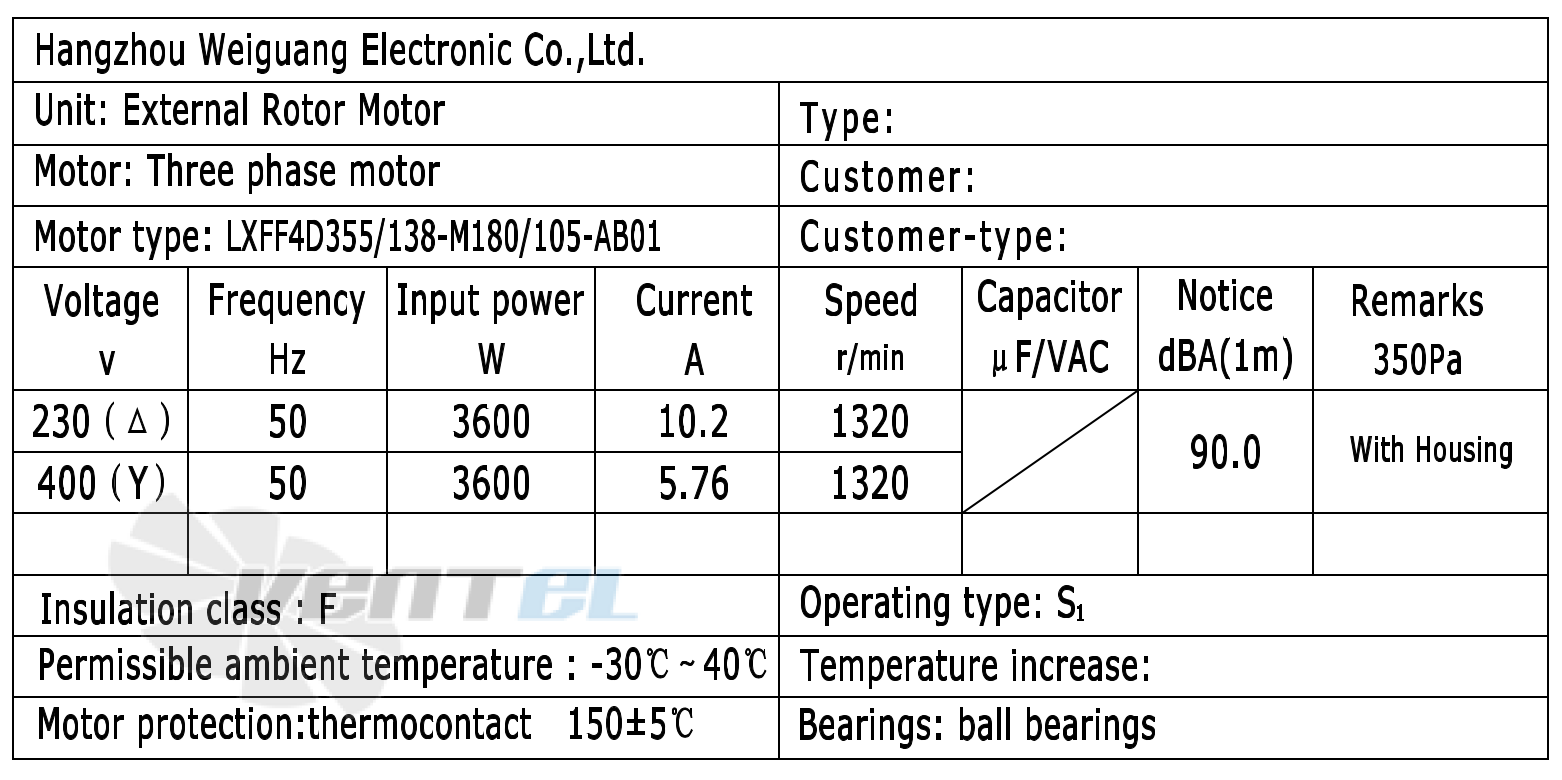

Параметры работы Weiguang LXFF4D355-138-M180-105-AB01

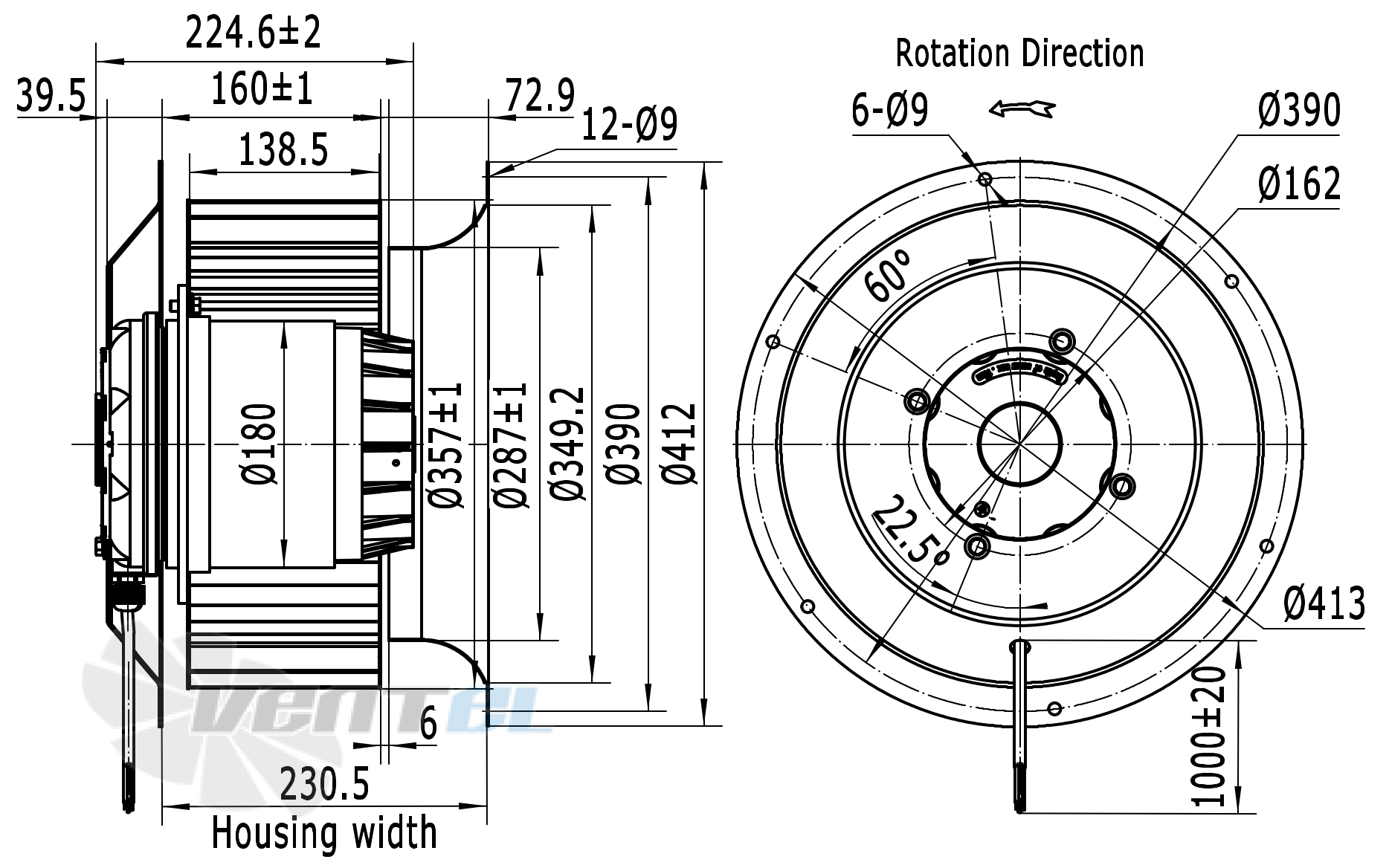

Габаритные и присоединительные размеры

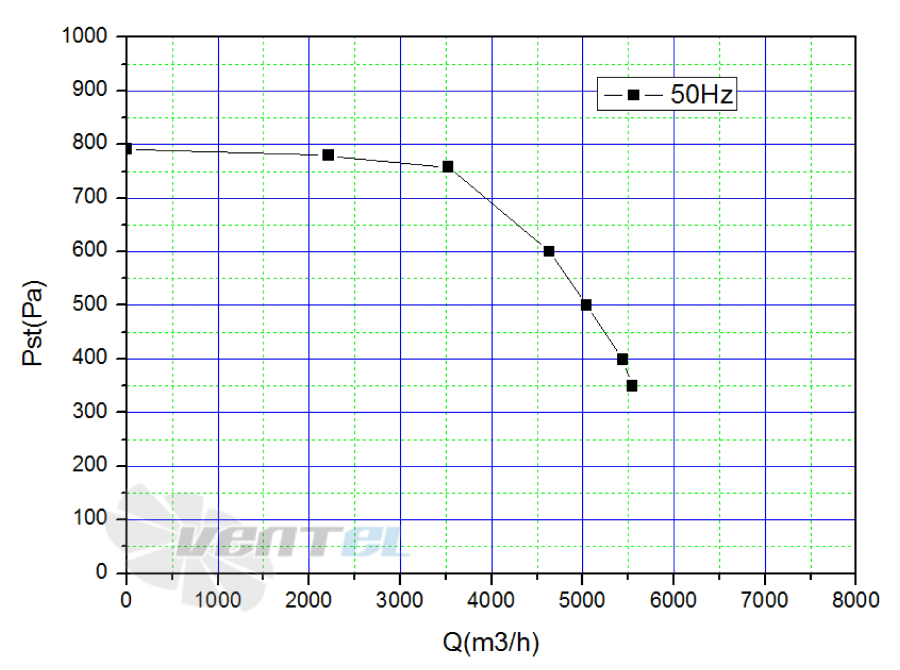

Кривая подбора рабочей точки

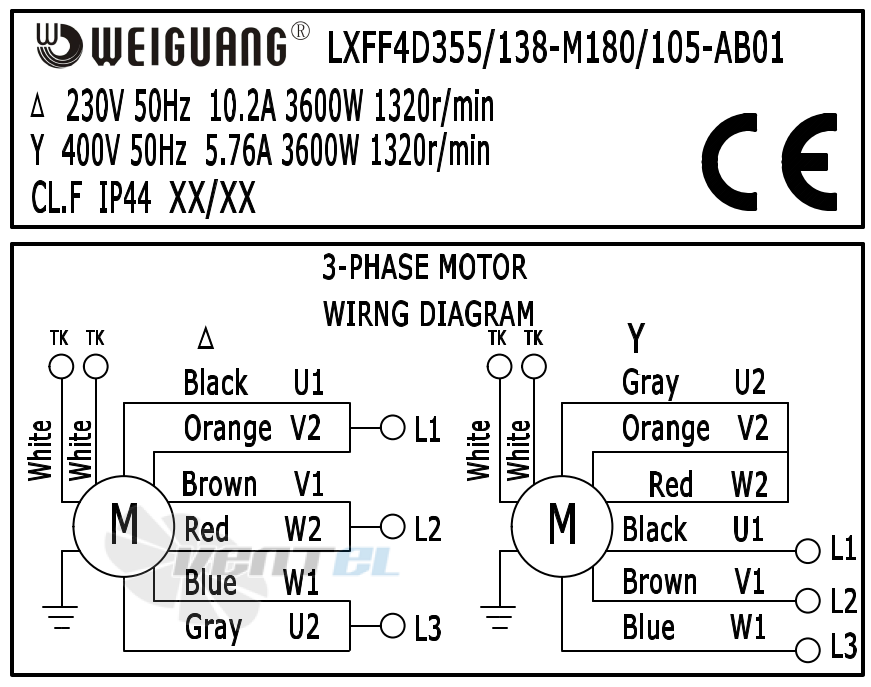

Шильдик и схема электрического подключения

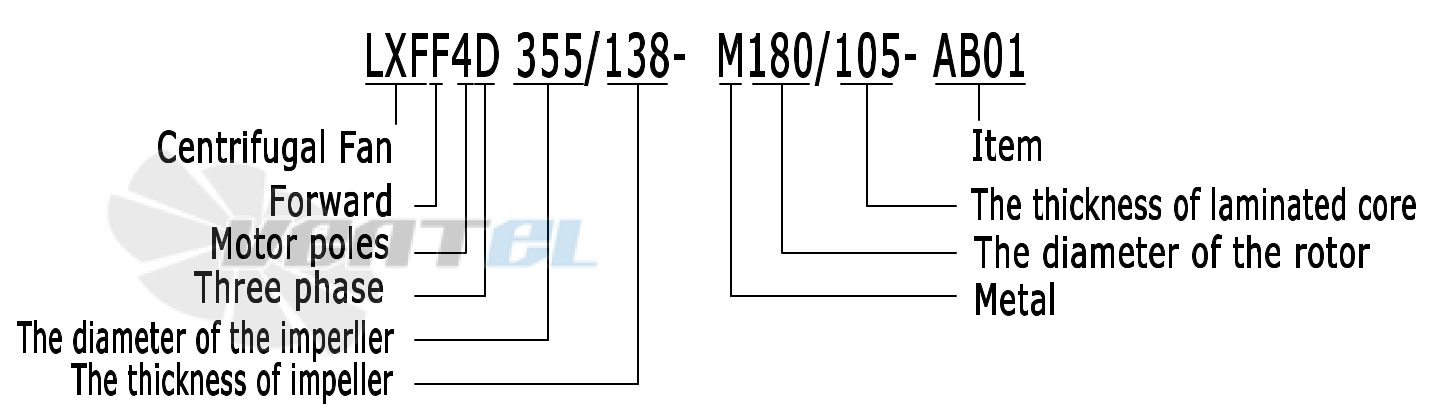

Расшифровка наименования
Характеристики
| Тип оборудования | Вентилятор |
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Рабочее колесо, Центробежный |
| Типоразмер [мм] | 355 |
| Подключение | Кабель питания |
| Подшипники | Шарикоподшипник (Ball) |
| Класс изоляции | «F» |
| Уровень шума [dB/A] | 90 |
| Бренд | Weiguang |
| Серия | LXFF |
| Производительность [м3/ч] | 5500 |
| Частота [Гц] | 50 |
| Питание [В] | 230, 400 |
| Исполнение | вперед загнутые лопатки |
| Частота вращения [об/мин] | 1320 |
| Частота вращения [rpm] | 1320 |
| Степень защиты | IP 44 |
| Мощность [кВт] | 3.6 |
| Мощность [W] | 3600 |
| Давление [Pa] | 790 |
